Cách hình học cặp xoắn kiểm soát nhiễu xuyên âm trong cáp truyền thông

Cơ chế loại bỏ tiếng ồn cơ bản trong cặp xoắn dây thông tin liên lạc bản thân nó không phải là xoắn - nó là tính nhất quán của hình học xoắn trên toàn bộ chiều dài cáp. Độ dài lớp xoắn của mỗi cặp (khoảng cách cần thiết cho một vòng xoắn 360° hoàn chỉnh) xác định tần số mà cặp này loại bỏ nhiễu chế độ chung một cách hiệu quả nhất. Khi một cặp tiếp xúc với trường điện từ bên ngoài, điện áp cảm ứng trong một nửa vòng xoắn sẽ bằng và ngược chiều với điện áp cảm ứng trong nửa vòng xoắn liền kề, và cả hai sẽ triệt tiêu nhau. Việc hủy bỏ này chỉ có hiệu lực nếu chiều dài lay đồng đều; sự thay đổi về độ dài lớp tạo ra các điểm trong đó việc khử không hoàn toàn, cho phép nhiễu dư xuất hiện dưới dạng nhiễu tín hiệu vi sai.

Ở nhiều cặp cáp thông tin liên lạc , các cặp khác nhau được chỉ định độ dài khoảng cách khác nhau để giảm nhiễu xuyên âm giữa các cặp - sự ghép năng lượng tín hiệu từ một cặp sang một cặp liền kề. Nếu hai cặp có chiều dài dây giống hệt nhau thì khả năng ghép cảm ứng và điện dung lẫn nhau của chúng sẽ được kết hợp và tối đa hóa, tạo ra nhiễu xuyên âm mạnh trên toàn bộ chiều dài cáp. Bằng cách ấn định các chiều dài lớp riêng biệt (ví dụ: 12 mm, 16 mm, 20 mm và 26 mm trong cáp bốn cặp), sự ghép nối giữa hai cặp bất kỳ sẽ bị hủy một phần khi pha tương đối giữa chúng quay liên tục dọc theo chiều dài cáp. Nguyên tắc này là lý do tại sao chỉ cần xoắn lại một cặp bị hỏng trong quá trình sửa chữa tại hiện trường — mà không sao chép độ dài và tính nhất quán của bước đặt ban đầu — sẽ làm giảm hiệu suất xuyên âm của đoạn đã sửa chữa so với cáp do nhà máy sản xuất.

Sự cân bằng của một đôi dây xoắn - mức độ mà hai dây dẫn đối xứng về mặt điện - là một thông số riêng biệt nhưng có liên quan. Sự mất cân bằng khiến một phần tín hiệu vi sai bị chuyển sang chế độ chung và ngược lại, hiện tượng này gọi là chuyển đổi chế độ. Trong các ứng dụng dữ liệu tốc độ cao, việc chuyển đổi chế độ tạo ra suy giảm suy hao phản hồi và tổn thất chèn mà không thể sửa được bằng cách cân bằng tại máy thu. Để đạt được độ cân bằng cặp cao đòi hỏi phải kiểm soát chặt chẽ tính nhất quán của đường kính dây dẫn, độ lệch tâm của thành cách điện (mức độ mà chất cách điện tập trung vào dây dẫn) và đặc tính điện môi cách điện ở giai đoạn sản xuất tại nhà máy. Tường cách nhiệt có độ dày thay đổi lớn hơn ±0,02 mm xung quanh chu vi dây dẫn gây ra sự mất cân bằng cặp có thể đo được ở tần số trên 100 MHz.

Sự khác biệt về xếp hạng danh mục trong cáp dữ liệu và những gì mỗi ngưỡng băng thông thực sự yêu cầu

Các danh mục cáp Ethernet (Cat5e, Cat6, Cat6A, Cat7, Cat8) được xác định bởi hiệu suất truyền của chúng lên đến băng thông được chỉ định và mỗi bước nâng cấp trong danh mục đều liên quan đến những thay đổi về kết cấu cụ thể — không chỉ đơn thuần là dung sai chặt chẽ hơn trên cùng một thiết kế. Hiểu được những thay đổi nào ở mỗi cấp độ sẽ giúp các nhóm mua sắm đánh giá liệu danh mục cao hơn có thực sự cần thiết cho một ứng dụng nhất định hay không hay liệu nó có được chỉ định thận trọng mà không có sự biện minh về mặt kỹ thuật hay không.

Một chi tiết xây dựng ảnh hưởng đáng kể đến việc lắp đặt tại hiện trường là đường rãnh chéo được giới thiệu tại Cat6. Dải phân cách bằng nhựa hình chữ X này chạy dọc theo lõi cáp và cách ly vật lý từng cặp trong số bốn cặp xoắn trong góc phần tư của chính nó, làm giảm khả năng ghép điện dung theo cặp. Cần có đường dẫn để đạt được giới hạn 250 MHz TIẾP THEO của Cat6, nhưng nó làm tăng đường kính và độ cứng của cáp, giảm độ linh hoạt khi uốn cong so với Cat5e và yêu cầu các công cụ đầu cuối tương thích có thể đặt các cặp đúng cách xung quanh đường dẫn trong phích cắm RJ45 hoặc giắc cắm keystone. Những người lắp đặt đánh giá thấp sự khác biệt về độ cứng này thường tạo ra hư hỏng trong lắp đặt — dây dẫn bị xoắn, các cặp bị uốn cong quá mức ở các điểm cuối — vượt qua kiểm tra trực quan nhưng làm giảm tổn thất chèn và trả về các thông số tổn thất dưới ngưỡng Cat6.

Cat6A giới thiệu một tham số hiệu suất bổ sung không có trong các danh mục thấp hơn: nhiễu xuyên âm ngoài hành tinh (AXT), đo lường khả năng ghép tín hiệu giữa các cáp liền kề trong một bó, thay vì giữa các cặp trong một cáp. Việc đáp ứng các giới hạn AXT yêu cầu cấu trúc được che chắn (S/FTP hoặc F/UTP) hoặc đường kính cáp không được che chắn lớn hơn đáng kể để tăng khoảng cách vật lý giữa các cáp. Đây là lý do tại sao cáp Cat6A không được che chắn có đường kính ngoài là 7,5–8,5 mm so với 5,5–6,2 mm của Cat6 — đường kính lớn hơn là phương tiện cơ học để đạt được sự tuân thủ AXT mà không cần che chắn.

Sự suy giảm tín hiệu trong cáp truyền thông: Nguyên nhân cốt lõi và cách các nhà sản xuất kiểm soát nó

Suy hao chèn (suy hao) trong cáp truyền thông không phải là một hiện tượng đơn lẻ mà là tổng của ba cơ chế suy hao vật lý riêng biệt, mỗi cơ chế phản ứng khác nhau với những thay đổi về kích thước dây dẫn, vật liệu cách điện và tần số hoạt động. Hiểu rõ những người đóng góp riêng lẻ cho phép các nhà thiết kế cáp thực hiện các cải tiến có mục tiêu thay vì chỉ đơn giản là tăng tiết diện dây dẫn — điều này làm tăng chi phí, trọng lượng và đường kính cáp trong khi chỉ giải quyết một phần vấn đề.

Mất dây dẫn (Ohmic)

Tổn thất điện trở DC chiếm ưu thế ở tần số thấp và giảm khi tiết diện dây dẫn tăng. Ở tần số cao hơn, hiệu ứng bề mặt tập trung dòng điện vào lớp bề mặt ngày càng mỏng của dây dẫn, làm giảm hiệu quả tiết diện dẫn điện và tăng điện trở trên giá trị DC của nó. Ở tần số 100 MHz, độ sâu của vỏ đồng là khoảng 6,6 μm - nghĩa là đối với một dây dẫn có đường kính 0,5 mm điển hình, hơn 95% dòng điện chạy trong một vùng hình khuyên mỏng gần bề mặt dây dẫn. Đây là lý do tại sao chất lượng bề mặt dây dẫn lại quan trọng đối với cáp truyền thông tần số cao: độ nhám bề mặt theo thang đo độ sâu của vỏ (oxy hóa, vẽ vết khuôn, chất gây ô nhiễm bề mặt) tạo ra điện trở bổ sung không có trong phép đo điện trở DC. Các nhà sản xuất dây truyền thông tần số cao chỉ định chất lượng bề mặt dây dẫn và sử dụng trình tự khuôn vẽ hạt mịn để giảm thiểu độ nhám bề mặt trên dây cuối cùng.

Mất điện môi

Mất điện môi phát sinh từ năng lượng tiêu tán trong vật liệu cách điện khi điện trường xen kẽ phân cực theo chu kỳ và làm giãn các phân tử polymer. Nó được đặc trưng bởi tổn hao tiếp tuyến (tang δ) của vật liệu cách điện và tăng tuyến tính theo tần số - không giống như tổn hao dây dẫn, tăng theo căn bậc hai của tần số. Ở tần số thấp, tổn hao điện môi là không đáng kể đối với hầu hết các cách điện cáp, nhưng ở tần số trên vài trăm MHz, tổn thất điện môi trở thành cơ chế tổn thất chiếm ưu thế. Polyetylen rắn (PE) có tiếp tuyến tổn thất rất thấp (~ 0,0002), khiến nó trở thành vật liệu cách nhiệt được ưu tiên cho cáp truyền thông tần số cao. PE xốp, trong đó bọt khí thay thế một phần polyme rắn, làm giảm hằng số điện môi hiệu dụng từ ~2,3 xuống ~1,5 và tiếp tục giảm tiếp tuyến tổn thất tương ứng với tỷ lệ phần trăm bọt - đó là lý do tại sao cáp đồng trục RF hiệu suất cao và cáp Cat6A cao cấp sử dụng lớp cách điện PE xốp. PVC, với tiếp tuyến tổn thất 0,05–0,10, không phù hợp với cáp tín hiệu tần số cao vì lý do chính xác này.

Mất bức xạ

Mất bức xạ xảy ra khi cáp vô tình hoạt động như một ăng ten, phát ra một phần năng lượng tín hiệu vào không gian xung quanh. Trong cáp xoắn đôi cân bằng, sự mất mát bức xạ được kiểm soát bằng cân bằng cặp - một cặp cân bằng tốt tạo ra các trường bằng nhau và ngược chiều triệt tiêu ở trường xa, dẫn đến bức xạ gần như bằng không. Như đã thảo luận trong bối cảnh hình học cặp, độ lệch tâm cách điện và sự thay đổi đường kính dây dẫn là những yếu tố sản xuất chính làm suy giảm sự cân bằng của cặp và do đó làm tăng tổn thất bức xạ ở tần số cao. Trong cáp đồng trục, tổn thất bức xạ được kiểm soát bởi tỷ lệ phần trăm bao phủ của tấm chắn và tính liên tục của mối liên kết giữa tấm chắn với đầu nối ở các điểm cuối.

Các tùy chọn che chắn trong cáp truyền thông và cách thức hoạt động của quy ước đặt tên

Quy ước đặt tên cho cáp truyền thông có vỏ bọc đã được tiêu chuẩn hóa bởi ISO/IEC 11801 bằng cách sử dụng mã gồm hai phần: loại vỏ bọc cáp tổng thể được liệt kê đầu tiên, tiếp theo là dấu gạch chéo, tiếp theo là loại vỏ bọc cặp riêng lẻ, sau đó là "TP" cho cặp xoắn. Tuy nhiên, các quy ước đặt tên truyền thống và thuật ngữ dành riêng cho nhà sản xuất vẫn được lưu hành rộng rãi, tạo ra sự nhầm lẫn trong quá trình đặc tả và mua sắm. Bảng phân tích sau đây bao gồm các công trình thường gặp nhất:

• U/UTP (Cặp xoắn không được che chắn/không được che chắn): Không có lá chắn tổng thể, không có lá chắn cặp riêng lẻ. Cấu trúc không được che chắn tiêu chuẩn Cat5e và Cat6. Hoàn toàn dựa vào sự cân bằng cặp và hình học xoắn để loại bỏ tiếng ồn. Thích hợp cho hầu hết các môi trường văn phòng và công nghiệp nhẹ với EMI vừa phải. Còn được gọi là UTP.
• F/UTP (Cặp lá tổng thể/Không được che chắn): Một tấm chắn bằng lá polyester tráng nhôm tổng thể bao quanh tất cả các cặp, có dây thoát nước để kết thúc. Các cặp riêng lẻ không được che chắn. Cấu trúc này cung cấp khả năng loại bỏ EMI ở chế độ chung hiệu quả (bảo vệ cáp khỏi nhiễu từ bên ngoài) nhưng không giải quyết được nhiễu xuyên âm ngoài hành tinh theo cặp trong cáp. Trước đây được gọi là FTP hoặc UTP được sàng lọc (ScTP). Phổ biến trong các thiết kế Cat6A F/UTP đáp ứng yêu cầu AXT thông qua đường kính cáp thay vì tấm chắn cặp.
• S/FTP (Bện tổng thể/Bện từng cặp riêng lẻ): Một tấm chắn bện tổng thể (đồng hoặc đồng đóng hộp) cộng với các tấm chắn lá riêng lẻ trên mỗi cặp. Cấu trúc che chắn toàn diện nhất hiện có trong cáp xoắn đôi. Các lá bạc cặp riêng lẻ loại bỏ hoàn toàn nhiễu xuyên âm của các sinh vật ngoài hành tinh theo cặp, trong khi dây bện tổng thể cung cấp kết nối đất trở kháng thấp và bảo vệ cơ học cho từng lá kim loại. Yêu cầu theo thông số kỹ thuật Cat7 và Cat8. Việc kết thúc phức tạp hơn đáng kể so với UTP - mỗi cặp giấy bạc phải được kết thúc riêng biệt và bím tóc phải được liên kết chính xác ở cả hai đầu.
• SF/FTP (Các cặp giấy bạc tổng thể/các cặp giấy bạc riêng lẻ): Thêm một lớp giấy bạc giữa các cặp lá riêng lẻ và dây bện bên ngoài, cung cấp lớp che chắn tổng thể thứ hai. Được sử dụng trong môi trường EMI cực cao hoặc cho các ứng dụng bảo mật chuyên dụng trong đó hiệu quả của tấm chắn phải được duy trì trên dải tần số rất rộng.

Một cân nhắc lắp đặt thực tế thường bị bỏ qua: cáp truyền thông có vỏ bọc chỉ mang lại hiệu suất che chắn định mức khi vỏ bọc được nối đất liên tục ở cả hai đầu (để loại bỏ EMI) hoặc ở một đầu (để tránh nhiễu vòng lặp nối đất trong các ứng dụng âm thanh và tín hiệu tần số thấp). Cáp được che chắn có dây thoát nước không được kết nối hoặc đầu nối tấm chắn được liên kết không đúng cách hoạt động kém hơn so với cáp không được che chắn tương đương trong nhiều trường hợp EMI, vì tấm chắn nổi hoạt động như một ăng-ten ký sinh tập trung năng lượng nhiễu gần dây dẫn tín hiệu. Đầu cuối tấm chắn đúng cách — liên kết trở kháng thấp với vỏ đầu nối có tiếp xúc hoàn toàn 360°, không phải dây đuôi lợn — cũng quan trọng như bản thân cấu trúc tấm chắn.

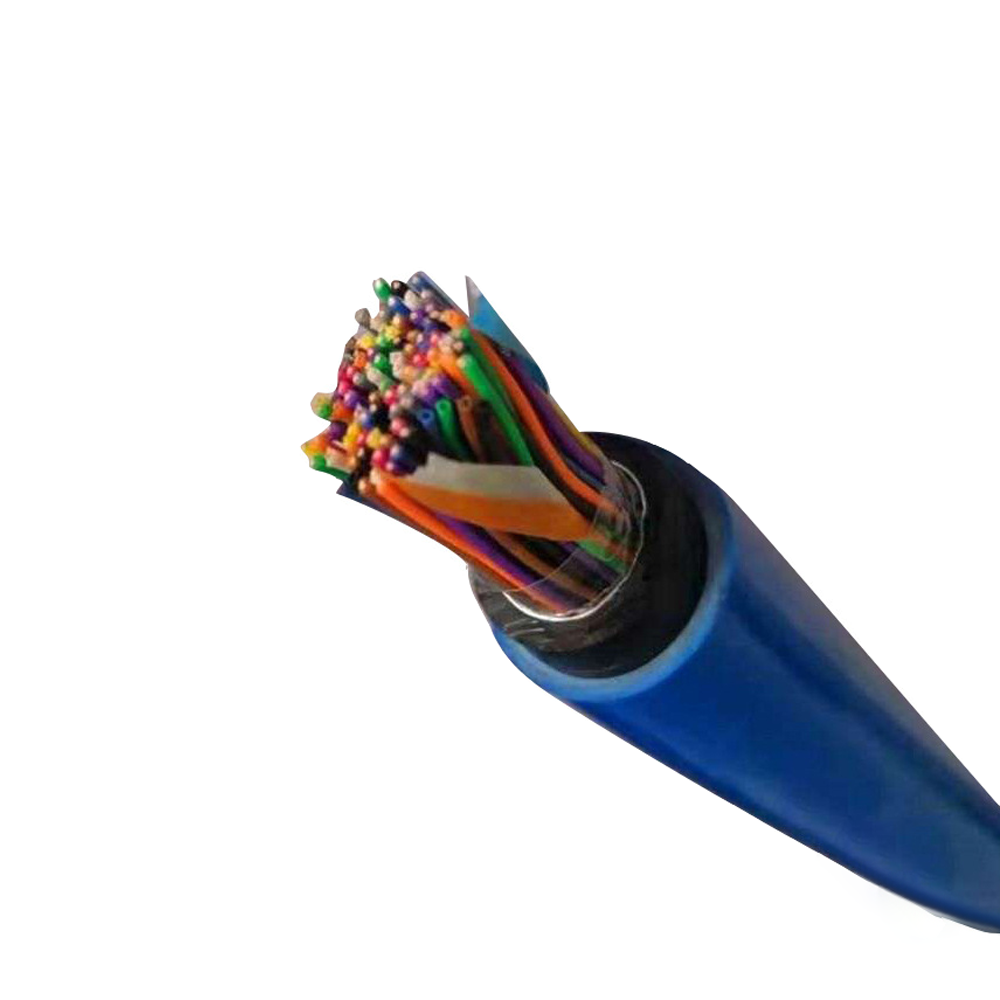

Cấu trúc cáp liên lạc ngoài trời và chôn trực tiếp và các dạng hư hỏng của chúng

Cáp liên lạc được lắp đặt ngoài trời hoặc chôn trực tiếp trong các cơ chế suy thoái bề mặt đất hoàn toàn không có khi lắp đặt trong nhà và cáp được thiết kế để sử dụng trong nhà sẽ nhanh chóng bị hỏng nếu được triển khai trong những môi trường này. Các mối đe dọa chính là sự xâm nhập của hơi ẩm, bức xạ tia cực tím, sự tấn công của loài gặm nhấm và sự giãn nở nhiệt khác nhau giữa các lớp cáp - mỗi lớp đòi hỏi các biện pháp đối phó xây dựng cụ thể.

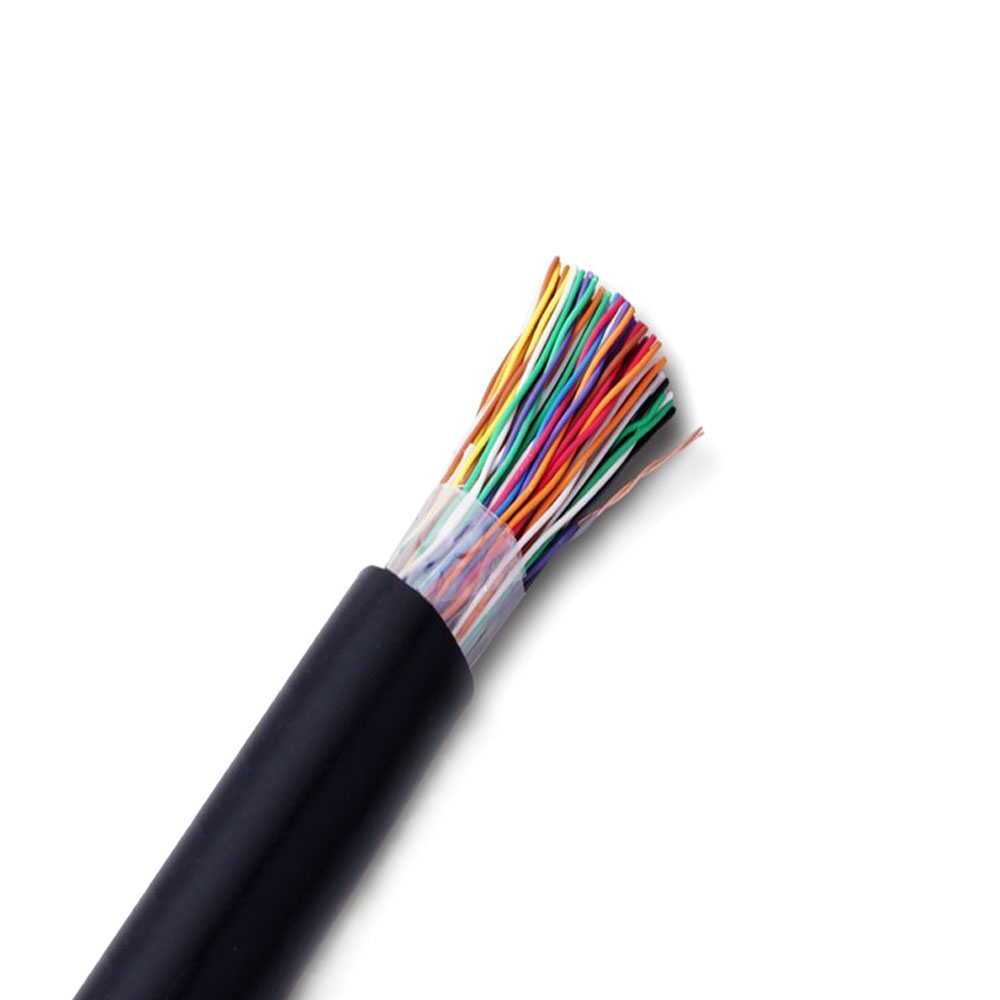

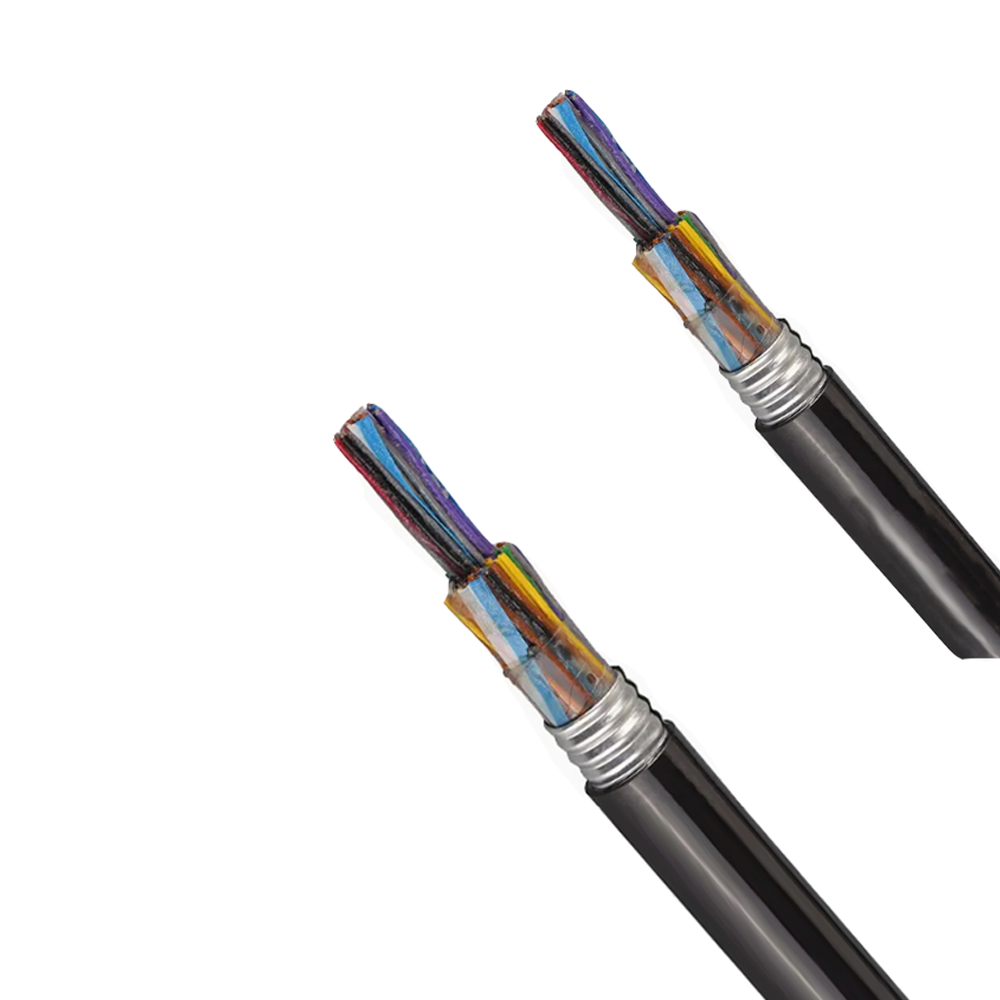

Việc quản lý độ ẩm trong cáp thông tin chôn trực tiếp được giải quyết thông qua một trong hai chiến lược: lấp đầy hợp chất ngập nước hoặc hệ thống băng chặn nước khô. Cáp hỗn hợp chống ngập lấp đầy tất cả các kẽ hở trong lõi cáp bằng gel gốc dầu mỏ kỵ nước và ngăn chặn sự di chuyển của nước mao dẫn dọc theo chiều dài cáp. Gel có hiệu quả cao nhưng gây ra khó khăn đáng kể trong quá trình kết nối - hợp chất phải được loại bỏ khỏi mỗi đầu dây dẫn bằng dung môi và cặn gel trên bề mặt cách điện sẽ làm giảm hiệu suất của đầu nối nếu không được làm sạch hoàn toàn. Hệ thống băng chặn nước sử dụng băng polyme siêu thấm, phồng lên khi tiếp xúc với hơi ẩm để bịt kín bên trong cáp. Những cách này dễ dàng hơn để kết thúc nhưng tùy thuộc vào việc băng vẫn tiếp xúc với bề mặt bên trong của áo khoác; di chuyển băng trong quá trình cài đặt có thể tạo ra những khoảng trống trong phạm vi chặn nước.

Sự suy giảm tia cực tím của cáp thông tin ngoài trời chủ yếu là hiện tượng áo khoác. Vỏ bọc cáp trong nhà tiêu chuẩn sử dụng loại PVC hoặc PE không ổn định tia cực tím và bắt đầu tạo vết phấn và nứt nhỏ trên bề mặt trong vòng 6–18 tháng kể từ khi phơi ngoài trời. Cáp truyền thông ngoài trời sử dụng hợp chất vỏ có bổ sung chất hấp thụ tia cực tím và chất ổn định ánh sáng amin cản trở (HALS) để chặn năng lượng photon tia cực tím trước khi nó có thể phá vỡ liên kết chuỗi polyme. Vỏ bọc bằng polyetylen sắc tố đen đạt được độ ổn định tia cực tím thông qua hàm lượng cacbon đen (thường là 2–3% trọng lượng), giúp hấp thụ tia cực tím trên toàn bộ quang phổ liên quan và là phương pháp ổn định tia cực tím hiệu quả nhất về mặt chi phí cho các loại cáp không tiếp xúc với các yêu cầu về màu quang phổ khả kiến.

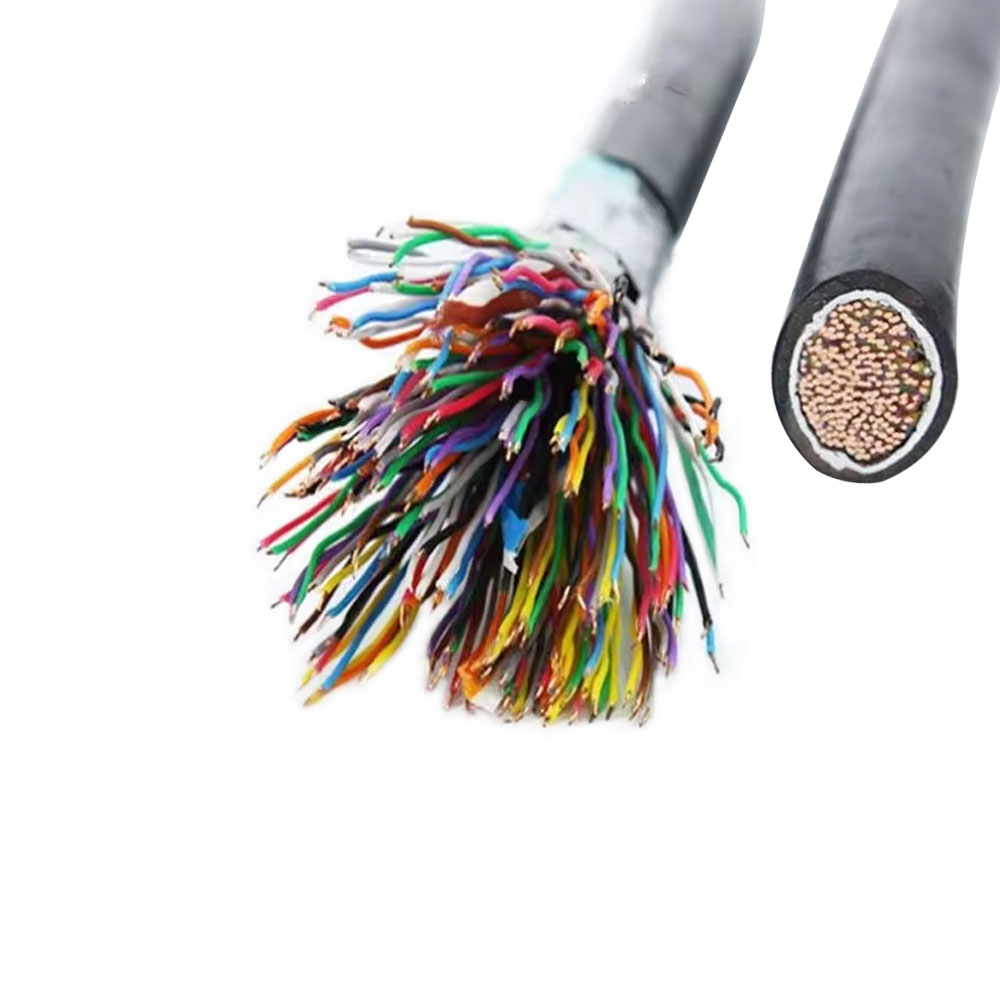

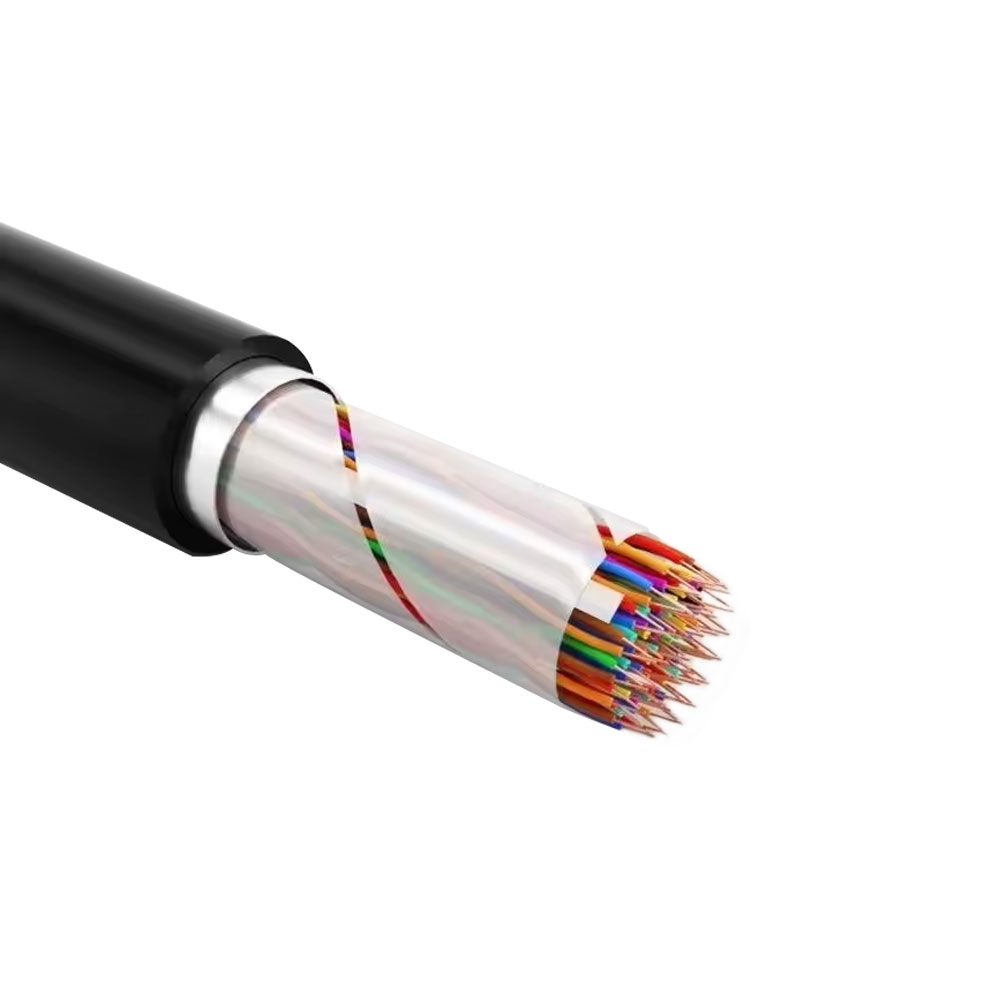

Sự tấn công của loài gặm nhấm là nguyên nhân quan trọng gây ra sự cố đứt cáp truyền thông trong môi trường nông nghiệp, rừng và cận nhiệt đới. Loài gặm nhấm gặm vỏ cáp và áo giáp để làm tổ và duy trì chiều dài răng cửa; thiệt hại thường tập trung tại các điểm tấn công cụ thể thay vì phân bố đồng đều, khiến nó không thể nhìn thấy được bằng phép đo điện trở của cáp cho đến khi cáp được đào lên một cách vật lý. Các lựa chọn bảo vệ chống loài gặm nhấm bao gồm:

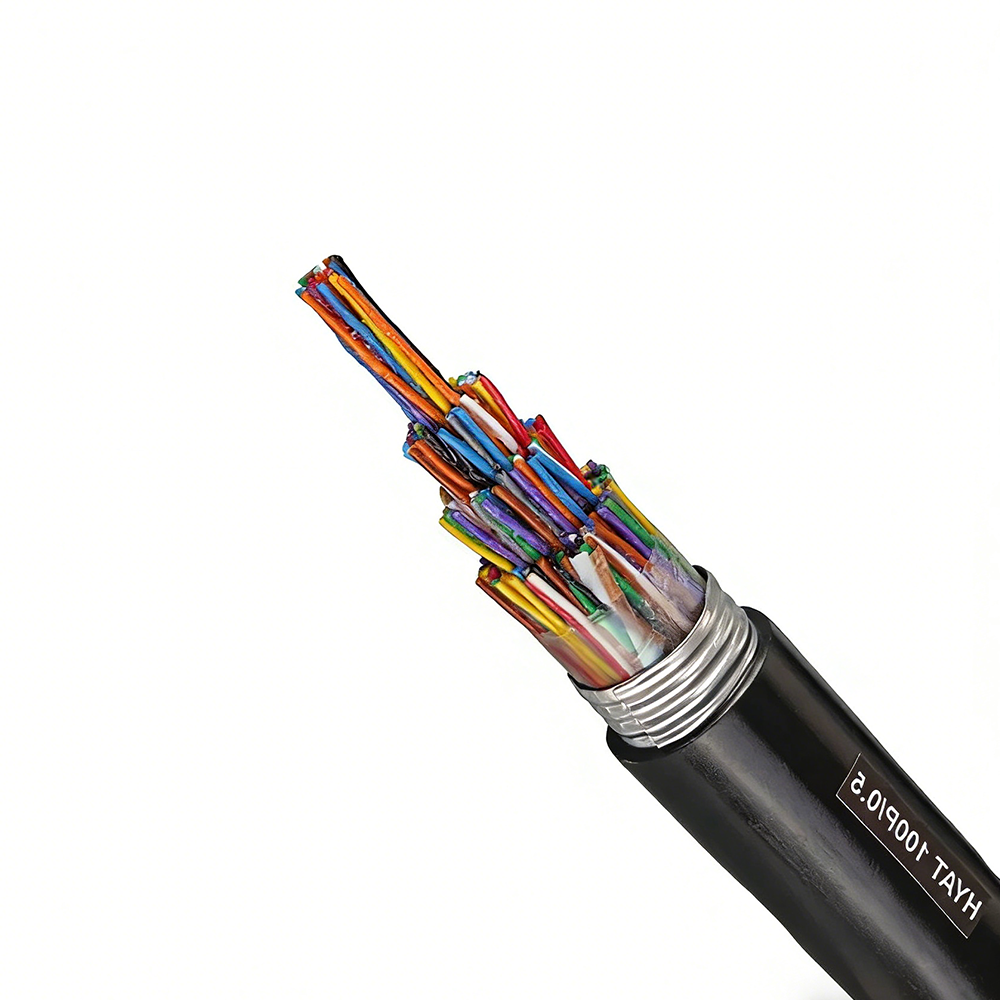

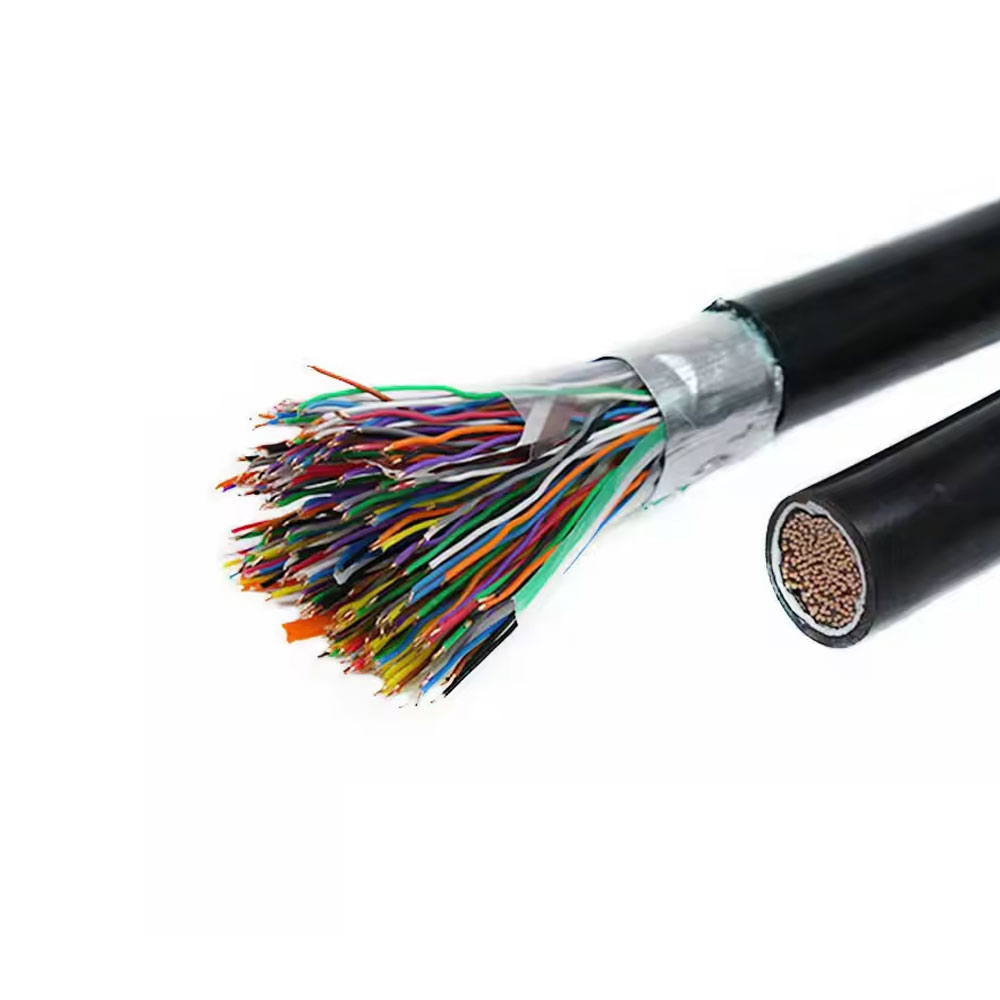

• Lớp giáp băng thép bên dưới lớp áo khoác ngoài, giúp chống lại sự gặm nhấm cơ học nhưng tăng thêm trọng lượng và phải được chống ăn mòn trong đất chua.
• Áo giáp băng thép gợn sóng (CST), kết hợp khả năng bảo vệ cơ học của thép với độ linh hoạt cao hơn áo giáp băng phẳng, giúp lắp đặt dễ dàng hơn quanh các khúc cua.
• Vỏ bọc bằng polyetylen mật độ cao (HDPE) có độ dày thành đủ (thường ≥2,5 mm), có khả năng chống gặm nhấm tốt hơn so với hợp chất PVC hoặc PE mềm tiêu chuẩn do độ cứng và độ bền kéo cao hơn.
• Áo khoác hợp chất chống thấm kết hợp capsaicin hoặc các hóa chất ngăn cản mùi vị khác - chúng được sử dụng ở các thị trường cụ thể và cho thấy hiệu quả khác nhau tùy thuộc vào loài gặm nhấm hiện diện.

Sự giãn nở nhiệt chênh lệch giữa các lớp cáp là cơ chế hư hỏng lâu dài ở các loại cáp ngoài trời chịu chu kỳ nhiệt độ rộng. Dây dẫn đồng, vật liệu cách điện PE, áo giáp thép và áo khoác PVC đều có hệ số giãn nở nhiệt khác nhau. Trong các loại cáp chịu sự thay đổi nhiệt độ hàng ngày từ 40°C trở lên - thường gặp khi tiếp xúc trực tiếp với ánh nắng mặt trời - sự ghép tích lũy của các lớp tương đối với nhau trong nhiều năm sử dụng có thể khiến lớp vỏ bị tách theo chiều dọc hoặc lớp giáp phát triển các vết nứt do mỏi. Kiểu hư hỏng này phổ biến nhất tại các điểm cố định như lối vào ống dẫn hoặc tại các vị trí kẹp cáp, nơi mà sự giãn nở nhiệt bị hạn chế về mặt cơ học. Cáp liên lạc ngoài trời dành cho môi trường có chu kỳ nhiệt độ cao nên sử dụng vật liệu vỏ có độ giãn dài khi đứt cao (thường >250%) để phù hợp với độ giãn nở chênh lệch mà không bị nứt.

Trở kháng đặc trưng trong cáp truyền thông: Điều gì quyết định nó và tại sao sự không khớp lại gây ra vấn đề

Trở kháng đặc tính là đặc tính cơ bản của bất kỳ đường truyền nào - bao gồm cả cáp truyền thông - mô tả tỷ lệ điện áp trên dòng điện đối với sóng truyền dọc theo đường dây. Đối với cáp dữ liệu xoắn đôi, trở kháng đặc tính mục tiêu là 100 Ω (±15 Ω mỗi TIA-568 đối với cáp có cấu trúc); đối với cáp đồng trục dùng trong các ứng dụng RF và video, 50 Ω và 75 Ω là tiêu chuẩn chủ đạo. Trở kháng đặc tính được xác định bởi hình dạng và vật liệu của mặt cắt cáp và được tính gần đúng như sau:

Z₀ = (1/π) × √(μ/ε) × ln(D/d) , trong đó D là đường kính ngoài của cách điện, d là đường kính dây dẫn và ε là hằng số điện môi của vật liệu cách điện. Trong thực tế, ba thông số chế tạo chi phối trở kháng đạt được: đường kính dây dẫn, độ dày thành cách điện (xác định D/d) và hằng số điện môi cách điện. Những biến đổi trong bất kỳ điều nào trong số này dọc theo chiều dài cáp đều tạo ra những biến đổi trở kháng - từ đó gây ra sự phản xạ tín hiệu ở mỗi điểm gián đoạn trở kháng.

Hậu quả của sự gián đoạn trở kháng phụ thuộc vào tần số tín hiệu và độ lớn của sự không phù hợp. Ở đầu nhận của liên kết dữ liệu, tín hiệu phản xạ từ sự gián đoạn trở kháng cáp đến bộ thu dưới dạng bản sao trễ của tín hiệu được truyền. Nếu độ trễ là một phần đáng kể của chu kỳ ký hiệu (tức là sự phản xạ đến trong khi đang nhận ký hiệu tiếp theo), thì nó sẽ tạo ra nhiễu giữa các ký hiệu (ISI) mà bộ cân bằng của máy thu phải bù đắp. Bộ thu phát Ethernet Gigabit và 10-Gigabit hiện đại bao gồm cân bằng thích ứng có thể bù cho ISI vừa phải, nhưng khoảng trống cân bằng mà ISI do cáp gây ra làm giảm biên độ nhiễu của hệ thống và giảm độ dài liên kết tối đa có thể đạt được.

Từ quan điểm kiểm soát sản xuất, việc đạt được trở kháng đặc tính nhất quán đòi hỏi:

• Dung sai đường kính dây dẫn chặt chẽ - sự thay đổi đường kính dây dẫn ± 1% tạo ra sự thay đổi khoảng ± 0,5% trong ln(D/d), chuyển trực tiếp sang sự thay đổi trở kháng. Đối với mục tiêu 100 Ω, chỉ riêng sự thay đổi đường kính 1% cũng góp phần tạo ra biến đổi trở kháng ± 0,5 Ω.
• Độ dày thành cách nhiệt nhất quán với độ lệch tâm thấp — tường cách nhiệt lệch tâm có một bên dày hơn 10% so với bên kia tạo ra sự thay đổi trở kháng cục bộ khi cặp quay qua vòng xoắn của nó, tạo ra các biến đổi trở kháng định kỳ ở tần số xoắn xuất hiện trong phổ tổn thất phản xạ dưới dạng một đỉnh riêng biệt (tổn thất phản xạ cấu trúc).

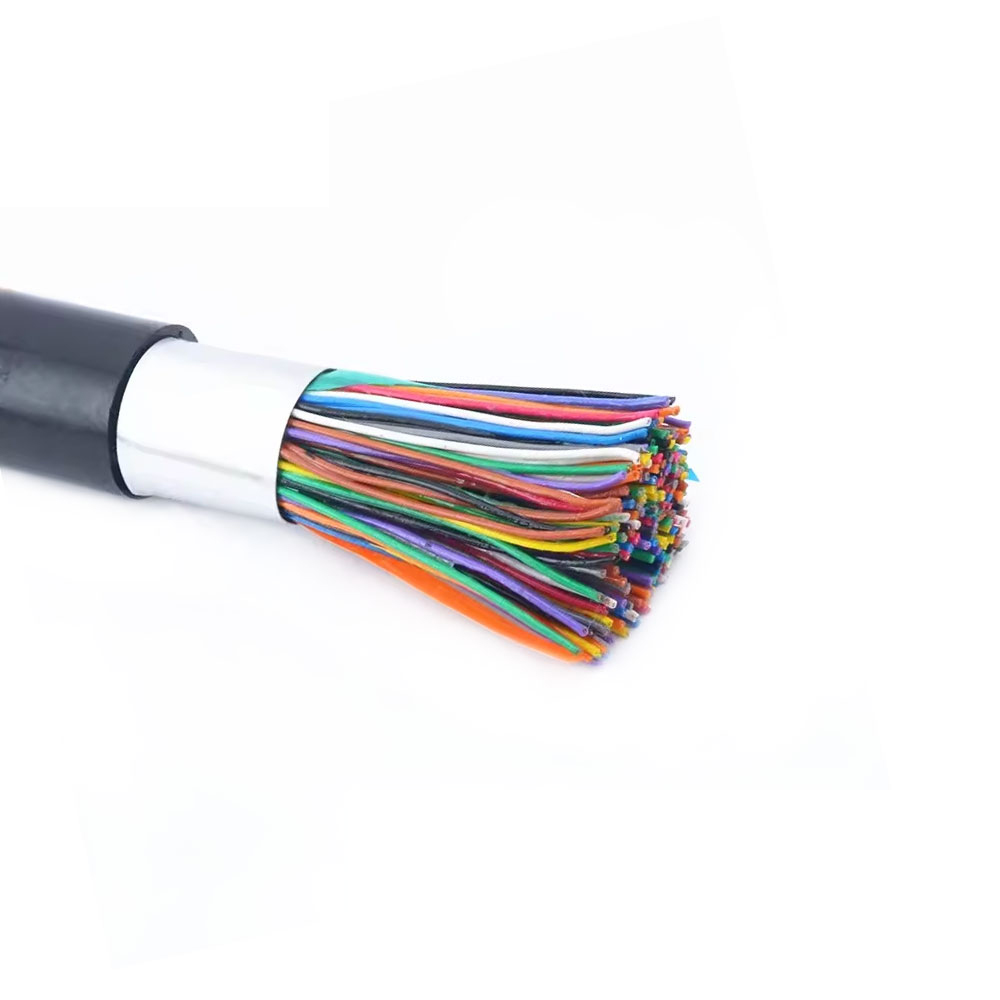

• Hằng số điện môi của hợp chất cách điện ổn định - độ ẩm được hấp thụ bởi vật liệu cách nhiệt hút ẩm làm tăng hằng số điện môi của chúng, giảm trở kháng. Chất cách điện PE tạo bọt, tuy thuận lợi cho hằng số điện môi thấp và tiếp tuyến tổn thất, nhưng lại yêu cầu kiểm soát tỷ lệ phần trăm bọt chính xác vì sự thay đổi 5% trong tỷ lệ rỗng của bọt sẽ làm thay đổi hằng số điện môi hiệu dụng khoảng 0,05, làm thay đổi trở kháng đặc tính khoảng 1,5 Ω đối với hình học đồng trục điển hình.
• Giám sát trở kháng liên tục bằng phép đo phản xạ miền thời gian (TDR) trên dây chuyền sản xuất — TDR đo tín hiệu phản xạ từ bước điện áp nhanh được đưa vào đầu cáp và hiển thị trở kháng dưới dạng hàm của khoảng cách, cho phép phát hiện nội tuyến các bất thường về trở kháng trong quá trình sản xuất thay vì trên cuộn thành phẩm.

Các tiêu chuẩn cáp có cấu trúc chi phối việc lựa chọn dây truyền thông trong lắp đặt tòa nhà như thế nào

Cơ sở hạ tầng truyền thông tòa nhà được quản lý bởi các tiêu chuẩn cáp có cấu trúc xác định không chỉ các tham số hiệu suất cáp mà còn toàn bộ kiến trúc hệ thống — giới hạn độ dài kênh, phân bổ điểm kết nối và ngân sách hiệu suất áp dụng cho liên kết được cài đặt hoàn chỉnh bao gồm cáp, đầu nối và dây nối. Hiểu các ràng buộc ở cấp độ hệ thống này là điều cần thiết để chỉ định chính xác dây giao tiếp, vì cáp đáp ứng thông số kỹ thuật hiệu suất của chính nó vẫn có thể khiến kênh đã cài đặt bị lỗi nếu kiến ​​trúc hệ thống không được xem xét.

Các tiêu chuẩn chủ đạo là TIA-568 (thị trường Bắc Mỹ) và ISO/IEC 11801 (thị trường quốc tế). Cả hai đều xác định mô hình liên kết cố định — cáp chạy từ bảng vá lỗi của phòng viễn thông đến ổ cắm của khu vực làm việc, không bao gồm dây nối — và mô hình kênh bao gồm liên kết cố định cộng với dây nối dài tới 10 mét ở mỗi đầu. Chiều dài tối đa của liên kết cố định là 90 mét đối với cáp ngang ở cả hai tiêu chuẩn, với 10 mét còn lại của kênh 100 mét được phân bổ cho dây vá. Giới hạn 90 mét này không phải là tùy ý: nó được tính toán để đảm bảo rằng lượng suy hao chèn kênh (bao gồm suy hao đầu nối) không bị vượt quá đối với ứng dụng truyền dẫn đã chỉ định khi kết hợp các thông số hiệu suất của cáp và đầu nối trong trường hợp xấu nhất.

Một lỗi thông số kỹ thuật trường phổ biến là coi giới hạn kênh 100 mét là giới hạn chiều dài cáp và chạy 100 mét cáp ngang, không có khoảng trống cho dây vá. Lỗi thường gặp thứ hai là trộn lẫn các loại cáp và đầu nối - sử dụng cáp Cat6 với bảng vá lỗi hoặc giắc cắm keystone được xếp hạng Cat5e. Hiệu suất kênh được xác định bởi liên kết yếu nhất trong đường dẫn; cáp Cat6 được kết thúc bằng các đầu nối được xếp hạng Cat5e sẽ tạo ra kênh Cat5e, vì hiệu suất suy hao phản hồi và TIẾP THEO của đầu nối làm giảm các tham số kênh tổng thể xuống dưới ngưỡng Cat6. Các thành phần phù hợp với danh mục trên toàn bộ kênh — cáp, bảng vá lỗi, keystone và dây vá — là một yêu cầu cơ bản, không phải là khuyến nghị.

Đối với các hệ thống lắp đặt truyền thông công nghiệp chịu sự điều chỉnh của IEC 11801-3 (cơ sở công nghiệp) thay vì tiêu chuẩn tòa nhà thương mại, các phân loại môi trường bổ sung (EA, EB, EC, ED) xác định các ứng suất cơ học, khí hậu và điện từ mà hệ thống cáp phải chịu. Ví dụ, lớp ED bao gồm các công trình chôn trực tiếp và lắp đặt ngoài trời và yêu cầu các kết cấu cáp bổ sung (hợp chất chống ngập, áo chống tia cực tím, lớp bọc thép) ngoài các thông số hiệu suất điện cơ bản. Việc chỉ định dây cho hệ thống lắp đặt công nghiệp chỉ dựa trên loại điện của nó (Cat6, Cat6A) mà không đề cập đến lớp môi trường sẽ tạo ra một hệ thống đáp ứng các yêu cầu về thông lượng dữ liệu ban đầu nhưng bị lỗi sớm do suy thoái môi trường.
