Giới thiệu toàn diện về cáp điện có vỏ bọc và cách điện XLPE

I. Định nghĩa và đặc điểm cốt lõi
Cáp nguồn có vỏ bọc và cách điện XLPE dùng để chỉ cáp điện sử dụng polyetylen liên kết ngang (XLPE) làm lớp cách điện dây dẫn và có thể kết hợp các vật liệu khác (chẳng hạn như PVC, PE hoặc polyolefin không chứa halogen) làm vỏ bọc. XLPE trải qua liên kết ngang vật lý hoặc hóa học, biến chuỗi phân tử tuyến tính của polyetylen thành cấu trúc mạng ba chiều, tăng cường đáng kể các đặc tính cơ nhiệt của nó. Điều này làm cho nó trở thành công nghệ chủ đạo và được ưa chuộng cho các loại cáp điện áp thấp, trung bình và cao áp hiện đại.

Đặc điểm cốt lõi:
Khả năng chịu nhiệt vượt trội: Nhiệt độ hoạt động cho phép lâu dài lên tới 90°C, cao hơn 20°C so với cáp PVC (70°C), với khả năng quá tải ngắn hạn được cải thiện đáng kể và nhiệt độ ổn định nhiệt ngắn mạch (250°C).
Khả năng mang dòng cao hơn: Do định mức nhiệt độ cao hơn, đối với cùng một mặt cắt dây dẫn, khả năng mang dòng cho phép của nó lớn hơn 20%–30% so với cáp PVC. Ngoài ra, có thể chọn tiết diện nhỏ hơn cho cùng dòng điện, tiết kiệm vật liệu và chi phí.
Đặc tính điện tuyệt vời: Độ bền điện môi cao, tổn thất điện môi thấp và khả năng cách điện cao, khiến nó đặc biệt thích hợp cho truyền tải điện trung thế và cao thế.
Khả năng chống nứt do ứng suất môi trường tốt: Cấu trúc liên kết ngang mang lại khả năng chống nứt vượt trội hơn nhiều dưới ứng suất nhiệt và cơ học so với polyetylen (PE) thông thường.
Tuổi thọ hoạt động dài: Sự lão hóa nhiệt chậm của vật liệu dẫn đến tuổi thọ sử dụng theo thiết kế điển hình là 30–40 năm, vượt xa tuổi thọ của cáp PVC.

II. Các loại chính và kịch bản ứng dụng
Phân loại theo cấp điện áp:
Cáp XLPE điện áp thấp (0,6/1 kV): Chẳng hạn như dòng YJV và YJLV, đang nhanh chóng thay thế dòng VV và trở thành trụ cột tuyệt đối trong xây dựng và phân phối điện công nghiệp.
Cáp trung thế XLPE (ví dụ: 8,7/15 kV, 26/35 kV): Giống như dòng YJV22 và YJLV22, được sử dụng để truyền tải điện chính trong mạng lưới phân phối đô thị, khu công nghiệp và các tòa nhà lớn ở cấp điện áp 10 kV–35 kV.
Cáp XLPE cao áp và siêu cao áp (110 kV trở lên): Sử dụng vật liệu cách điện siêu sạch và quy trình đặc biệt cho các ứng dụng như hành lang truyền tải ngầm đô thị, ổ cắm nhà máy điện và truyền tải điện dưới biển.

Phân loại theo vỏ bọc và cấu trúc:

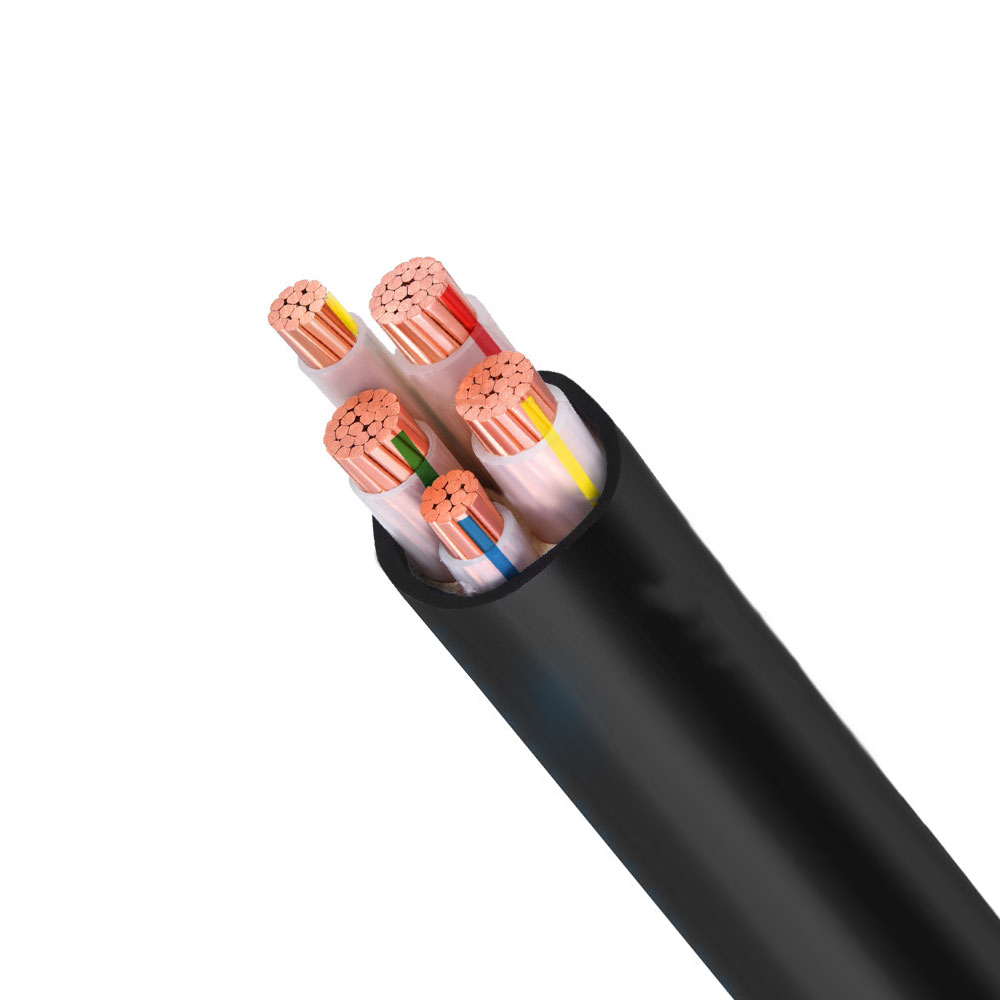

Loại tiêu chuẩn (YJV): Vỏ ngoài bằng polyvinyl clorua (PVC), mang lại tính linh hoạt cao nhất.

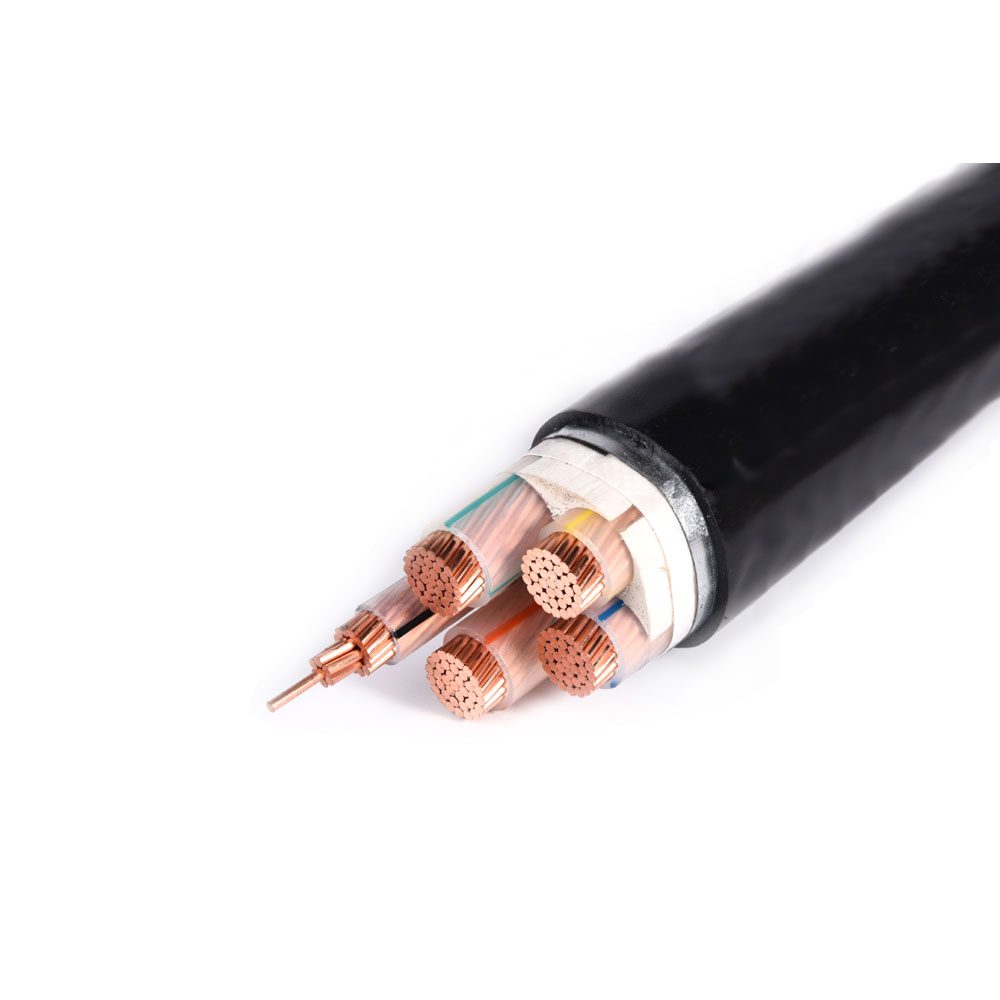

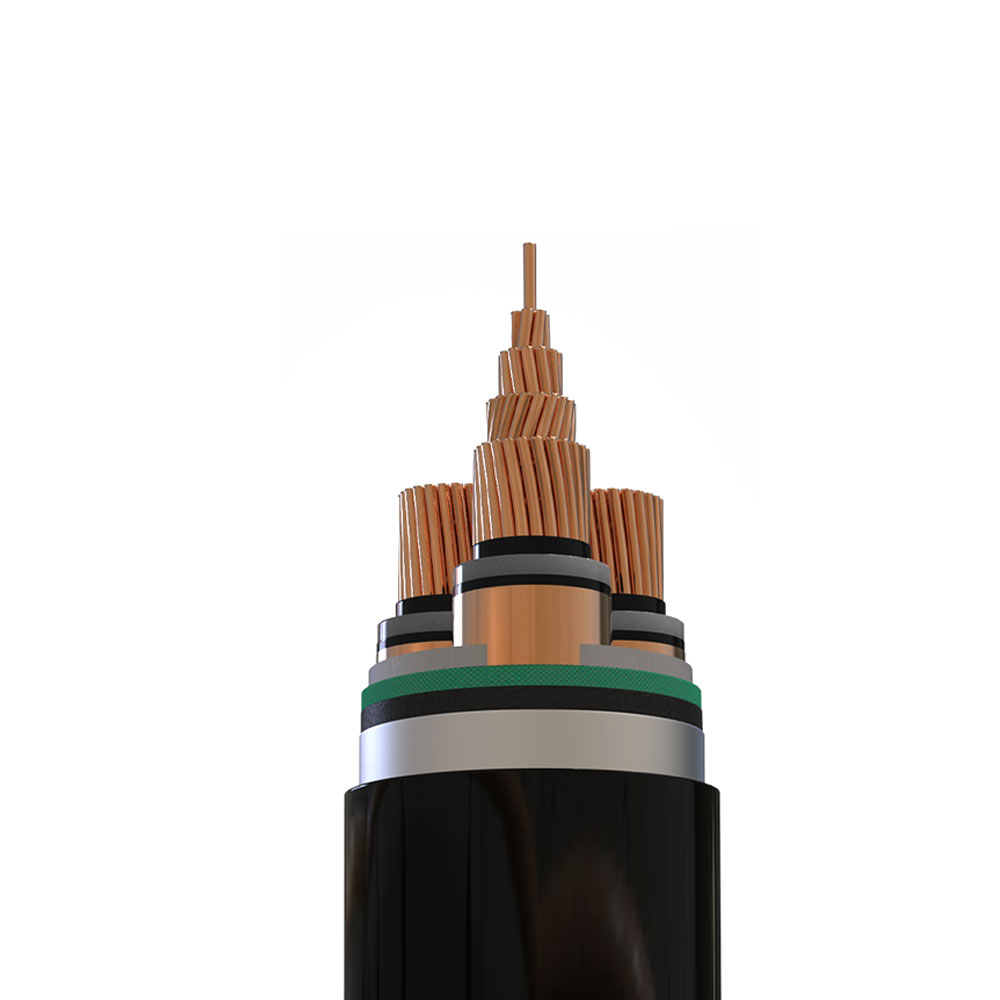

Loại bọc thép (ví dụ: YJV22, YJV32): Được tăng cường bằng băng thép hoặc bọc thép cho các ứng dụng cần bảo vệ cơ học, chẳng hạn như chôn trực tiếp hoặc lắp đặt ống dẫn.

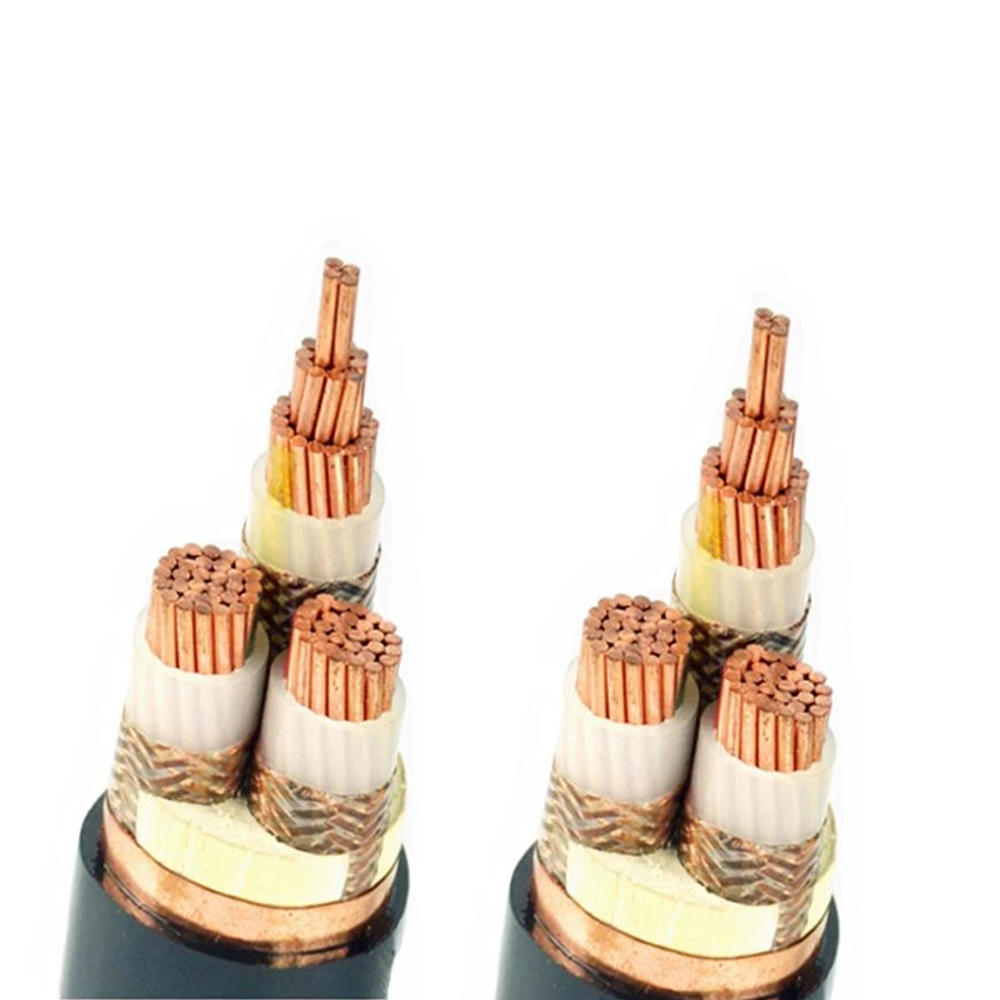

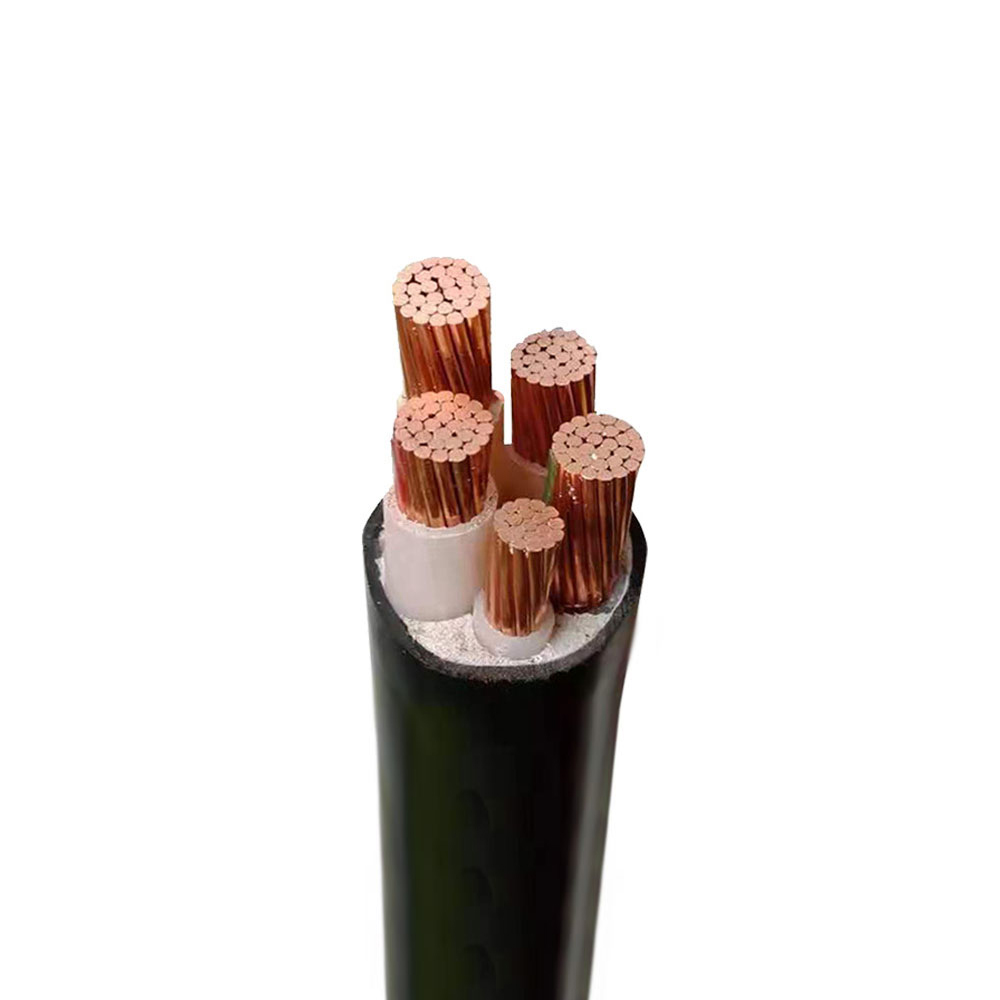

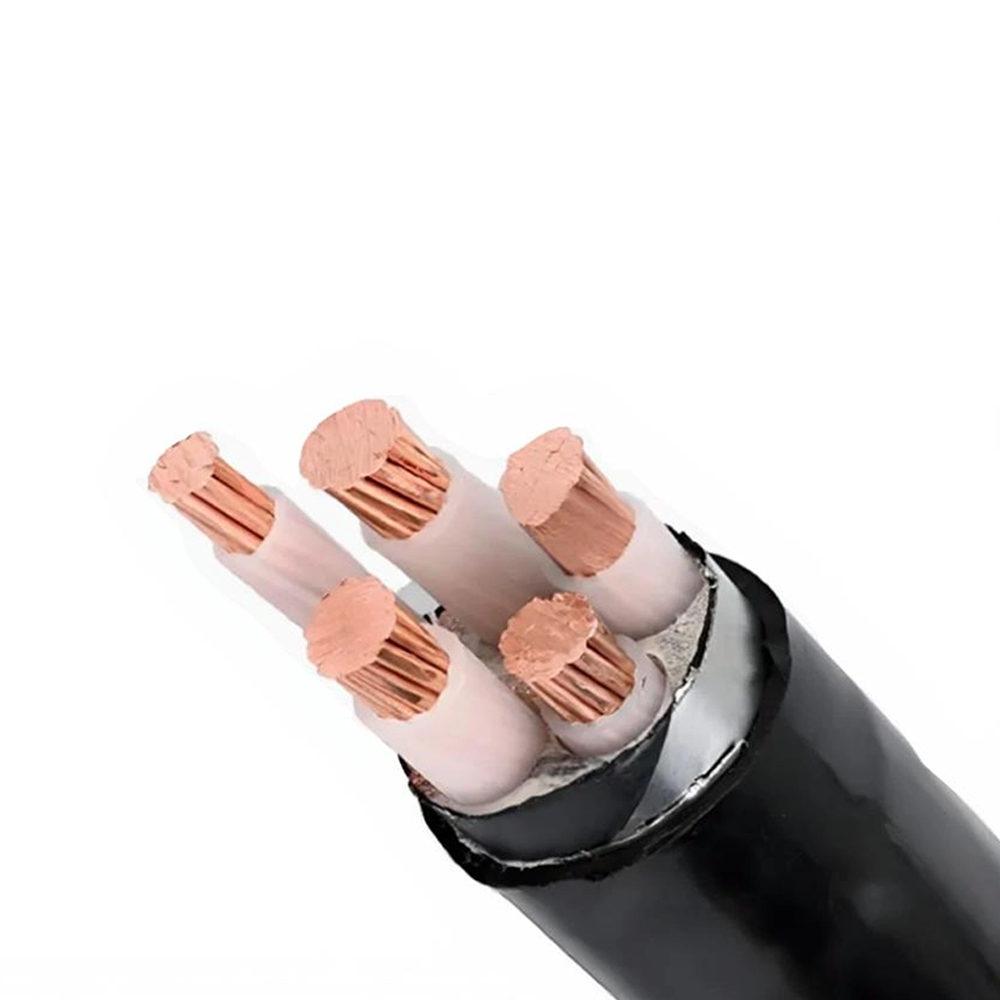

Loại ít khói không chứa halogen (ví dụ: WDZ-YJY): Sử dụng vỏ bọc polyolefin không chứa halogen, tạo ra ít khói và không có khí độc trong quá trình đốt, phù hợp với khu vực đông dân cư.

Lĩnh vực ứng dụng chính:
Lưới điện đô thị và phân phối điện tòa nhà: Lựa chọn ưu tiên cho các đường dây cung cấp điện chính, từ đường hầm tiện ích ngầm đô thị đến trục thẳng đứng của tòa nhà cao tầng, với dòng YJV là lựa chọn phù hợp.
Sản xuất điện năng lượng công nghiệp và tái tạo: Cung cấp điện cao thế trong các nhà máy, đường dây thu gom và đường dây đi cho các nhà máy điện gió và quang điện.
Cơ sở hạ tầng giao thông: Hệ thống cung cấp điện và hệ thống chiếu sáng chính cho tàu điện ngầm, đường sắt và sân bay.
Cơ sở công cộng lớn: Những nơi có yêu cầu cao về độ tin cậy cung cấp điện, chẳng hạn như bệnh viện, trung tâm dữ liệu và sân vận động.

III. Kiểm soát quy trình sản xuất chính
Vật liệu cách điện XLPE siêu sạch: Cáp trung và cao thế phải sử dụng hợp chất cáp polyethylene liên kết ngang siêu tinh khiết, có khả năng kiểm soát tạp chất và vi lượng đạt tiêu chuẩn cao nhất để đảm bảo độ bền điện của cách điện.
Đùn đồng thời ba lớp và bảo dưỡng khô: Đây là quy trình cốt lõi. Một máy đùn đơn đồng thời ép đùn lớp bảo vệ dây dẫn, lớp cách điện XLPE và lớp bảo vệ cách điện để tạo thành các bề mặt nhẵn. Sau đó, cáp đi vào ống bảo dưỡng thẳng đứng (VCV) hoặc dây xích (CCV) chứa đầy nitơ và hơi nước áp suất cao, nơi xảy ra liên kết ngang hóa học của polyetylen dưới nhiệt độ và áp suất cao.
Kiểm soát nhiệt độ và độ võng chính xác: Nhiệt độ ở từng vùng của ống bảo dưỡng phải được kiểm soát chính xác. Đồng thời, hệ thống đo đường kính bằng laser và điều khiển bằng máy tính đảm bảo cáp không bị uốn hoặc giãn quá mức ở trạng thái dây xích, đảm bảo độ đồng tâm và tính đồng nhất của lớp cách điện.
Làm mát và khử khí: Sau khi đóng rắn, cáp sẽ trải qua quá trình làm mát theo giai đoạn để định hình hình dạng của nó. Cáp điện áp cao cũng yêu cầu chu kỳ nhiệt kéo dài để loại bỏ các sản phẩm phụ còn sót lại bên trong lớp cách điện.
Kiểm tra trực tuyến: Hệ thống phát hiện phóng điện cục bộ trực tuyến tích hợp, đo đường kính ngoài bằng laser và giám sát độ lệch tâm đảm bảo phát hiện lỗi và loại bỏ sản phẩm theo thời gian thực.
Vỏ bọc và bọc thép: Vỏ bọc PVC hoặc polyolefin được ép đùn lên lõi cách điện đã được xử lý, với lớp bọc thép được áp dụng khi cần thiết.

IV. Ưu điểm cốt lõi chi tiết
Hiệu suất kỹ thuật hàng đầu toàn diện: Vượt qua cáp PVC và PE truyền thống ở tất cả các chỉ số hiệu suất chính, bao gồm khả năng chịu nhiệt độ, khả năng mang dòng, điện trở và tuổi thọ, thể hiện trình độ kỹ thuật cao nhất của cáp cách điện polymer.
Tính kinh tế vận hành đáng kể: Khả năng mang dòng cao hơn cho phép tiết diện cáp nhỏ hơn cho cùng công suất truyền tải, tiết kiệm kim loại màu và không gian ống dẫn. Tuổi thọ dài hơn làm giảm chi phí thay thế và bảo trì vòng đời.
Độ an toàn và độ tin cậy cao: Khả năng chịu nhiệt tuyệt vời giúp giảm rủi ro quá tải và cấu trúc liên kết ngang chắc chắn mang lại hiệu suất cách nhiệt ổn định, khiến nó đặc biệt phù hợp với các hệ thống cung cấp điện yêu cầu hoạt động lâu dài, liên tục và ổn định.
Khả năng thích ứng với dải điện áp rộng: Các ứng dụng hoàn thiện từ 1 kV đến 500 kV khiến nó trở thành công nghệ chủ đạo không thể tranh cãi để truyền tải điện ngầm trung áp và cao áp.
Tiềm năng nâng cấp môi trường: Bản thân vật liệu cách nhiệt không chứa halogen. Kết hợp với vỏ bọc không chứa halogen (YJY), nó có thể dễ dàng nâng cấp thành cáp thân thiện với môi trường, đáp ứng yêu cầu công trình xanh.

Tóm tắt
Cáp điện cách điện XLPE đánh dấu cột mốc phát triển của công nghệ cáp điện hiện đại. Với bước nhảy vọt về hiệu suất vật liệu nhờ liên kết ngang hóa học mang lại, chúng đã chiếm ưu thế thành công trong nhiều ứng dụng, từ phân phối điện áp thấp đến truyền tải điện áp cực cao. Chọn cáp XLPE không chỉ là chọn sản phẩm mà còn áp dụng lộ trình công nghệ mang lại độ tin cậy cao hơn, vòng đời dài hơn và tính kinh tế vận hành vượt trội. Mặc dù chi phí ban đầu của chúng có thể cao hơn một chút so với cáp PVC, nhưng những lợi ích toàn diện mà chúng mang lại trong suốt thời gian sử dụng khiến chúng trở thành lựa chọn tiết kiệm chi phí nhất cho các dự án xây dựng và nâng cấp mới. Chúng là nền tảng để xây dựng một hệ thống điện an toàn, hiệu quả và hiện đại.
