Giới thiệu toàn diện về cáp xích kéo

I. Định nghĩa và tính năng cốt lõi
Cáp xích kéo là loại cáp linh hoạt được thiết kế đặc biệt cho chuyển động tịnh tiến qua lại tốc độ cao, tần số cao trong hệ thống xích kéo thiết bị tự động. Chúng được lắp đặt bên trong xích kéo nhựa kỹ thuật đóng hoặc mở và di chuyển cùng với xích để cung cấp năng lượng, tín hiệu điều khiển và truyền dữ liệu cho máy móc di động.

Các tính năng cốt lõi:
Độ linh hoạt và khả năng chống uốn cao: Được thiết kế để uốn chuyển động qua lại liên tục, với bán kính uốn tối thiểu nhỏ (thường thấp bằng 7,5 lần đường kính ngoài của cáp), có khả năng chịu đựng tới 10 triệu chu kỳ uốn trở lên.
Khả năng chống xoắn và chống xoắn: Cấu trúc bện dây lõi được tối ưu hóa giúp chống lại ứng suất bên trong được tạo ra một cách hiệu quả trong quá trình di chuyển trong chuỗi kéo, ngăn chặn tình trạng xoắn cáp và vướng víu dây lõi.
Khả năng chịu ứng suất cơ học: Khả năng chịu kéo, nén và mài mòn tuyệt vời, có khả năng chịu được ma sát và nén liên tục vào thành xích kéo và các loại cáp khác.
Độ ổn định cấu trúc mạnh mẽ: Độ bám dính thấp giữa các dây lõi giúp tránh bị dính trong khi di chuyển, trong khi thiết kế lấp đầy ở giữa đảm bảo cáp vẫn tròn và duy trì quỹ đạo chuyển động ổn định trong chuỗi kéo.

II. Các loại chính và kịch bản ứng dụng
Phân loại theo chức năng:
Cáp xích kéo điện: Truyền điện áp và dòng điện cao hơn để cấp nguồn cho động cơ di động và thiết bị truyền động.

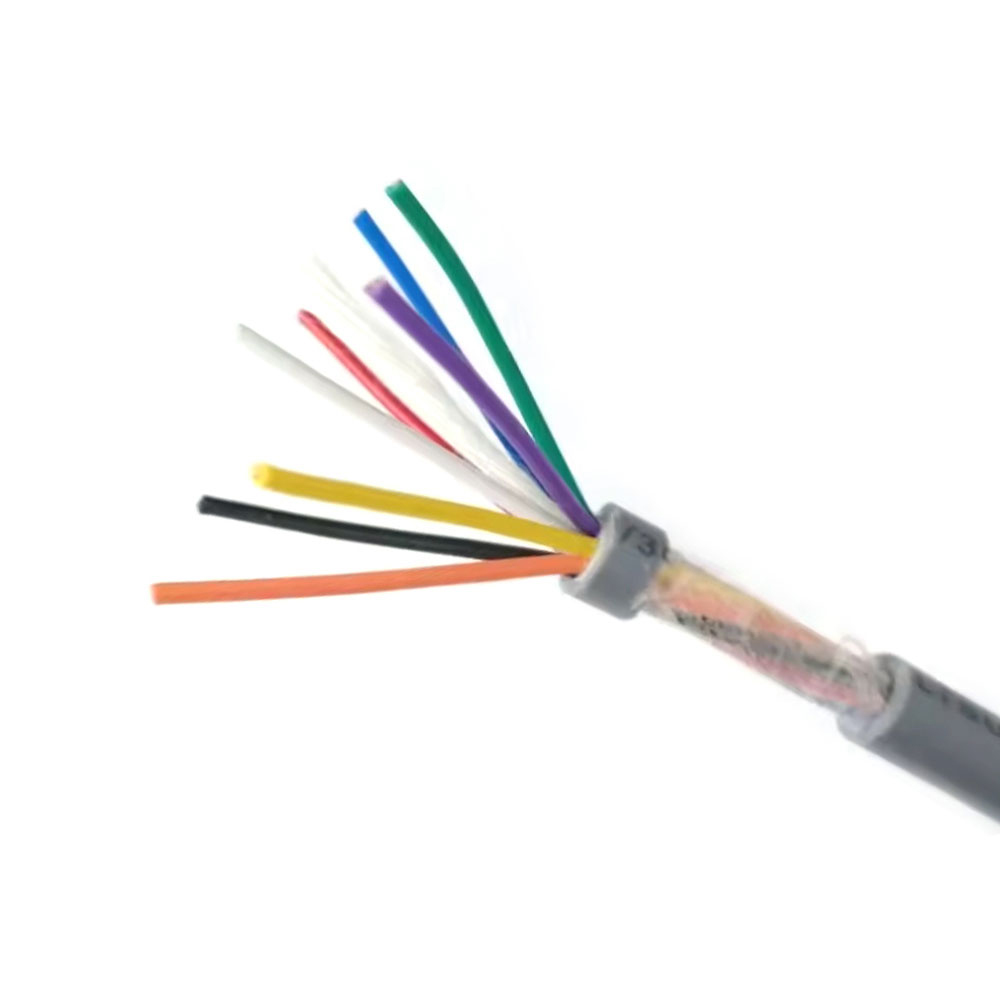

Cáp xích kéo điều khiển: Truyền tín hiệu điều khiển và tín hiệu cảm biến, với mức điện áp thấp hơn và chú trọng vào khả năng chống nhiễu.
Cáp chuỗi kéo dữ liệu/bus: Được sử dụng để truyền dữ liệu tần số cao, chẳng hạn như Ethernet (CAT5e/6/7) và fieldbus (PROFIBUS, CAN, v.v.), yêu cầu độ suy giảm thấp và hiệu quả che chắn cao.

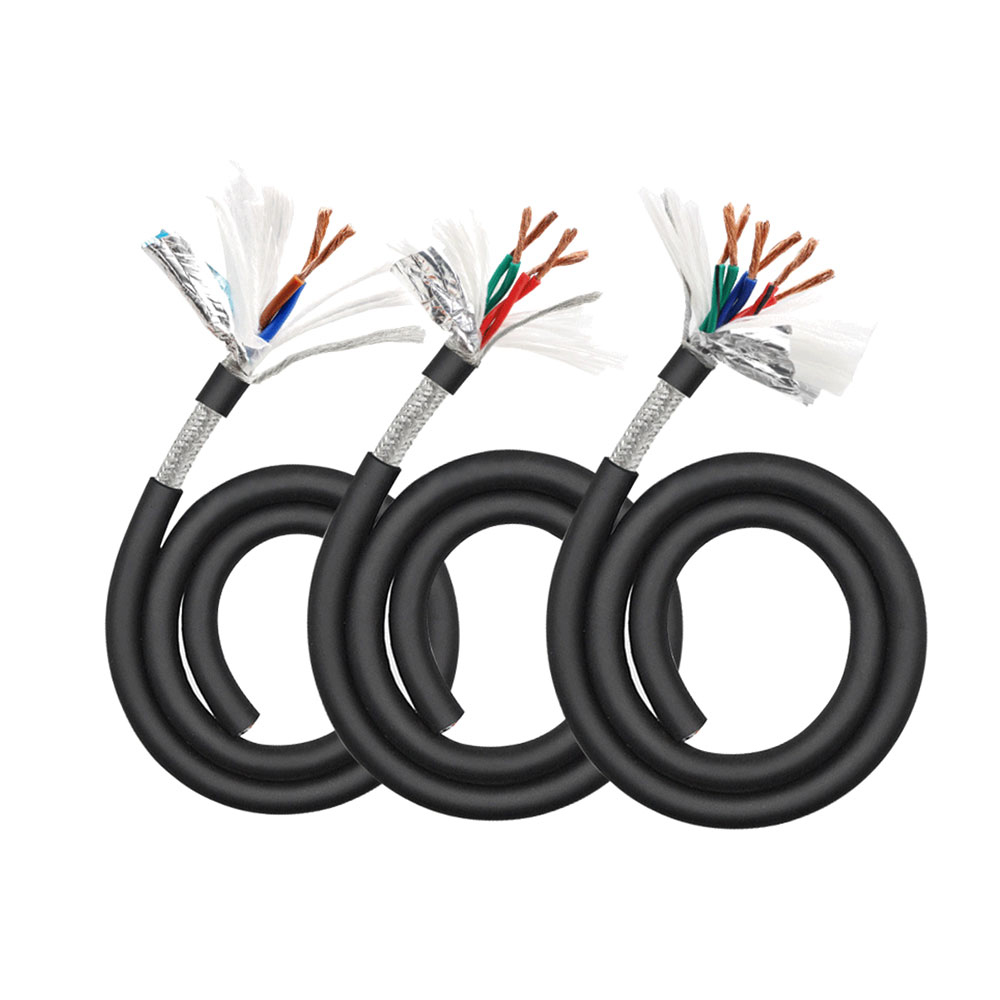

Cáp xích kéo hỗn hợp/hỗn hợp: Tích hợp nguồn điện, điều khiển, dữ liệu và thậm chí cả cáp quang hoặc đường khí vào một cáp duy nhất, đạt được hệ thống dây dẫn tích hợp cao.

Các lĩnh vực ứng dụng điển hình:
Máy công cụ CNC: Được sử dụng để truyền điện và tín hiệu trong các bộ phận di động như ổ chứa dụng cụ, trục xoay và bàn làm việc.
Robot công nghiệp: Được sử dụng cho các đơn vị chuyển động tuyến tính như trục thứ bảy (ray sàn) của robot và các module tuyến tính.
Dây chuyền sản xuất tự động: Được sử dụng để truyền tải điện và tín hiệu trong các bộ phận di động của dây chuyền xử lý vật liệu, dây chuyền lắp ráp và thiết bị kiểm tra.
Hệ thống hậu cần và kho bãi: Được sử dụng để cung cấp năng lượng di động trong xe xếp, xe đưa đón và hệ thống phân loại tự động.
Thiết bị chiếu sáng sân khấu: Dùng cho giàn đèn chiếu sáng di động và thiết bị nâng hạ.

III. Kiểm soát quy trình sản xuất chính

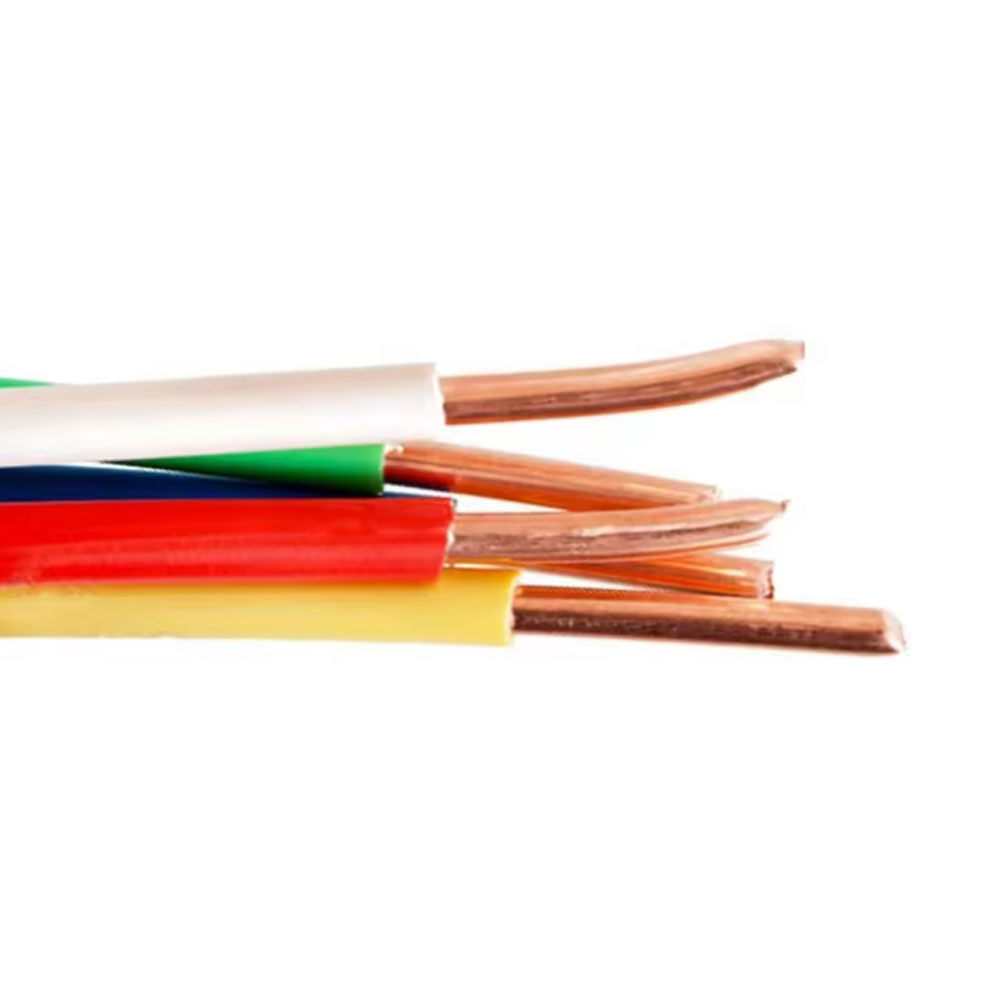

Thiết kế dây dẫn: Được làm từ dây đồng không chứa oxy siêu mịn (đường kính nhỏ tới 0,05mm) sử dụng phương pháp bện bó đặc biệt để đảm bảo dây dẫn không bị đứt và điện trở vẫn ổn định trong quá trình uốn lặp đi lặp lại.
Vật liệu cách nhiệt: Vật liệu PVC, TPE hoặc PUR đặc biệt có độ bền cao, đàn hồi cao được lựa chọn để đảm bảo lớp cách nhiệt không bị nứt hoặc dính khi chịu ứng suất động.
Bện dây và cáp lõi: Cấu trúc bện theo lớp và bó được tối ưu hóa được sử dụng, với sự phối hợp chính xác về hướng bện và bước bện ở mỗi lớp để cân bằng ứng suất bên trong và ngăn chặn hiện tượng "lồng chim" của cáp.
Tâm kéo và lớp đệm: Phần tử kéo phi kim loại có độ bền cao (chẳng hạn như sợi Kevlar) thường được đặt ở tâm cáp để hấp thụ ứng suất kéo. Chất độn đảm bảo độ tròn của cấu trúc và giảm ma sát bên trong.

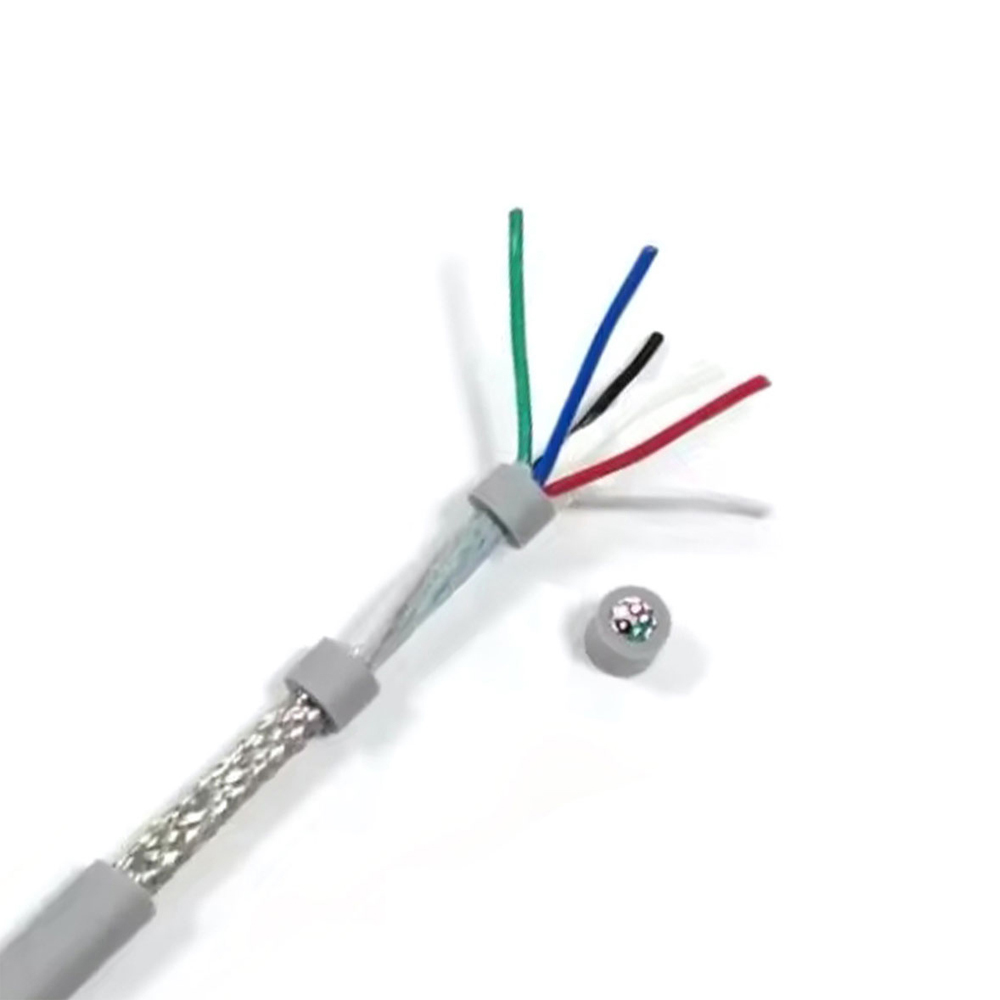

Che chắn và vỏ bọc: Tấm chắn bện dây đồng mạ thiếc có độ che phủ cao (thường ≥85%) được sử dụng để chống nhiễu điện từ hiệu quả. Lớp vỏ bên ngoài được làm bằng vật liệu polyurethane (PUR) chịu mài mòn, chịu dầu và chống rách cao, có bề mặt nhẵn hoặc có rãnh để giảm hệ số ma sát.

IV. Ưu điểm cốt lõi chi tiết
Tuổi thọ sử dụng kéo dài: Được thiết kế cho số chu kỳ cao, với tuổi thọ từ hàng triệu đến hàng chục triệu chuyển động tịnh tiến trong điều kiện lắp đặt thích hợp, giảm đáng kể thời gian ngừng hoạt động của thiết bị, thời gian bảo trì và chi phí thay thế.
Đường truyền có độ tin cậy cao: Thiết kế điện và cấu trúc che chắn được tối ưu hóa đảm bảo nguồn điện ổn định, tín hiệu điều khiển rõ ràng và liên lạc dữ liệu không bị gián đoạn với tỷ lệ lỗi bit thấp trong quá trình di chuyển liên tục.
Dễ dàng lắp đặt và tiết kiệm không gian: Tính linh hoạt cao tạo điều kiện thuận lợi cho việc lắp đặt trong không gian xích kéo nhỏ gọn. Cáp lai có thể thay thế nhiều loại cáp đơn chức năng, đơn giản hóa việc đi dây, tiết kiệm không gian dây kéo bên trong và giảm trọng lượng hệ thống.
Khả năng thích ứng và bảo vệ cơ học cao: Vỏ bọc chắc chắn và cấu trúc bên trong mang lại khả năng chống mài mòn, nén và va đập tuyệt vời, thích ứng với các điều kiện môi trường thông thường của nhà máy như dầu, chất làm mát và mảnh vụn.
Quỹ đạo chuyển động có thể dự đoán được: Cấu trúc ổn định đảm bảo cáp duy trì hình dạng cố định trong quá trình uốn trong xích kéo, cho phép chuyển động trơn tru và tránh kẹt với xích hoặc các loại cáp khác, giảm rủi ro hỏng hóc.

Tóm tắt
Cáp xích kéo là "huyết mạch" để vận hành đáng tin cậy các thiết bị tự động hóa năng động cao. Hiệu suất cốt lõi của chúng nằm ở sự tích hợp hoàn hảo giữa độ bền cơ học và độ ổn định điện thông qua thiết kế kết cấu và lựa chọn vật liệu chính xác.
