Những thách thức về tính toàn vẹn tín hiệu cụ thể đối với cáp mã hóa trong hệ thống điều khiển chuyển động tốc độ cao

Cáp mã hóa mang tín hiệu phản hồi vị trí và vận tốc giữa bộ mã hóa quay hoặc tuyến tính và bộ điều khiển chuyển động hoặc bộ truyền động servo. Không giống như cáp điều khiển đa năng, chúng hoạt động trong môi trường được xác định bởi hai nhu cầu đồng thời và xung đột nhau: đường tín hiệu phải truyền xung kỹ thuật số tần số cao hoặc dạng sóng tương tự tinh tế với độ méo tối thiểu, trong khi cáp chạy dọc theo hoặc đi kèm với cáp nguồn cung cấp cho chính các động cơ tạo ra nhiễu điện từ đáng kể. Kết quả là hiệu suất của cáp bộ mã hóa được xác định không chỉ bởi các thông số điện của chính nó mà còn bởi cách các thông số đó tương tác với giao thức giao diện bộ mã hóa cụ thể và môi trường nhiễu của quá trình cài đặt.

Bộ mã hóa lũy tiến sử dụng đầu ra trình điều khiển dòng RS-422 vi sai hoặc TTL tạo ra các chuỗi xung ở tần số có tỷ lệ trực tiếp với tốc độ động cơ và độ phân giải của bộ mã hóa. Bộ mã hóa 2.500 dòng trên mỗi vòng quay trên mô tơ servo chạy ở tốc độ 3.000 vòng/phút tạo ra các xung đầu ra ở tần số 125 kHz trên mỗi kênh — và với giải mã cầu phương, bộ điều khiển xử lý các chuyển tiếp biên ở tần số 500 kHz. Ở các tần số này, điện dung của cáp trở thành một yếu tố hạn chế: điện dung phân bổ giữa các dây dẫn tín hiệu, giữa tín hiệu và tấm chắn làm chậm thời gian tăng của mỗi cạnh xung, làm giảm chiều dài cáp tối đa mà bộ mã hóa có thể hoạt động đáng tin cậy. Đối với tín hiệu vi sai RS-422, cáp có điện dung giữa các dây dẫn là 100 pF/m sẽ giới hạn chiều dài chạy có thể sử dụng ở mức dưới 30 mét ở tốc độ biên 500 kHz, trong khi cáp được thiết kế cho 50 pF/m trở xuống có thể mở rộng phạm vi đó một cách đáng kể.

Các giao thức bộ mã hóa tuyệt đối — bao gồm EnDat, SSI, BiSS và HIPERFACE — đặt ra các yêu cầu bổ sung về kết cấu cáp vì chúng liên quan đến giao tiếp hai chiều giữa bộ mã hóa và ổ đĩa ở tần số xung nhịp thường dao động từ 1 MHz đến 16 MHz. Ở những tần số này, sự phối hợp trở kháng đặc tính giữa cáp và mạch điều khiển/bộ thu trở nên quan trọng. Trở kháng không khớp gây ra phản xạ tín hiệu xuất hiện dưới dạng nhiễu trên đường truyền dữ liệu, có khả năng làm hỏng dữ liệu vị trí. Được xây dựng đúng cách cáp mã hóa chỉ định trở kháng đặc tính 100–120 Ω cho các cặp vi sai, được duy trì nhất quán dọc theo toàn bộ chiều dài cáp, để giảm thiểu các lỗi do phản xạ gây ra trong các hệ thống phản hồi tuyệt đối có độ phân giải cao. Công ty TNHH Công nghệ Cáp An Huy Zhishang sản xuất cáp mã hóa với bước xoắn và hình dạng cách điện được kiểm soát chặt chẽ để đạt được các giá trị trở kháng ổn định hỗ trợ các giao thức đòi hỏi khắt khe này.

Kiến trúc che chắn: Tại sao một tấm chắn tổng thể thường không đủ cho cáp mã hóa

Giả định tiêu chuẩn rằng một tấm chắn tổng thể duy nhất đủ để che chắn cáp tín hiệu bị phá vỡ cụ thể trong các ứng dụng cáp bộ mã hóa, trong đó nhiều loại tín hiệu có độ nhạy nhiễu khác nhau có chung thân cáp. Cáp bộ mã hóa thông thường mang các cặp tín hiệu cầu phương A/B/Z, điện áp cung cấp và dây dẫn nối đất cho thiết bị điện tử của bộ mã hóa và đôi khi là một cặp pin dự phòng để duy trì vị trí tuyệt đối — mỗi cặp có trở kháng, mức dòng điện và độ nhạy nhiễu khác nhau. Khi tất cả những thứ này chỉ được bao phủ bởi một tấm chắn tổng thể duy nhất, thì sự ghép điện cảm và điện dung giữa các dây dẫn nguồn và các cặp tín hiệu trong cáp vẫn không được kiểm soát và tấm chắn không có tác dụng bảo vệ chống lại nhiễu xuyên âm bên trong này.

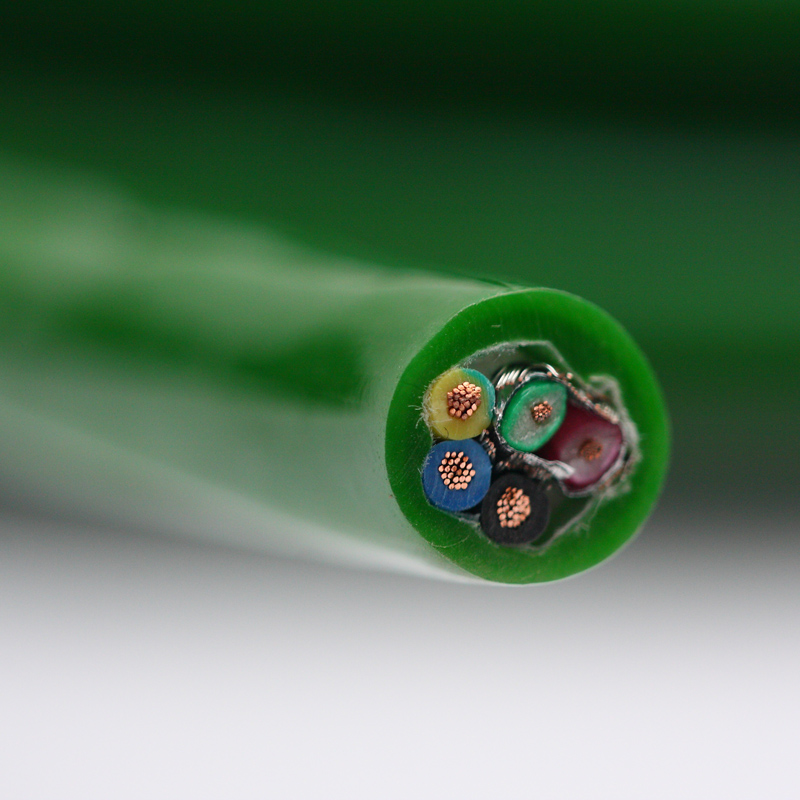

Giải pháp được sử dụng trong cáp bộ mã hóa hiệu suất cao là kiến ​​trúc che chắn theo lớp: các cặp che chắn riêng lẻ cho từng cặp tín hiệu vi sai, kết hợp với lớp che chắn tổng thể cho toàn bộ cáp. Các cặp màn chắn riêng lẻ, điển hình là lá nhôm-polyester có dây thoát nước, ngăn chặn sự ghép điện dung giữa các cặp tín hiệu liền kề và giữa các cặp tín hiệu và dây dẫn điện. Tấm chắn tổng thể, bằng giấy bạc hoặc dây bện bằng đồng đóng hộp, cung cấp rào cản chính chống lại nhiễu điện từ bên ngoài từ ổ đĩa động cơ, khay cáp lân cận và môi trường EMI công nghiệp nói chung. Cách tiếp cận hai cấp độ này làm tăng thêm đường kính và chi phí của cáp, nhưng trong các ứng dụng điều khiển chuyển động chính xác hoạt động ở độ phân giải định vị dưới micron, giải pháp thay thế — lỗi phản hồi vị trí do nhiễu gây ra — đắt hơn nhiều so với việc nâng cấp cáp.

Thực hành nối đất bằng tấm chắn cũng quan trọng như việc xây dựng tấm chắn. Tấm chắn tổng thể của cáp bộ mã hóa chỉ được nối với đất bảo vệ ở đầu ổ đĩa/bộ điều khiển, tạo thành nối đất một đầu nhằm ngăn chặn các vòng dòng điện che chắn do chênh lệch điện thế nối đất giữa đầu động cơ và tủ điều khiển. Nếu tấm chắn được nối đất ở cả hai đầu và tồn tại vòng nối đất - điều thường thấy ở các máy lớn, nơi các phần thép kết cấu khác nhau có điện thế hơi khác nhau - thì dòng điện của tấm chắn sẽ chạy qua dây thoát nước và tạo ra điện áp trên các đường tín hiệu mà nó được dùng để bảo vệ. Nhiều tình trạng lỗi bộ mã hóa không liên tục trong máy móc đang vận hành bắt nguồn từ lỗi nối đất cụ thể này thay vì bất kỳ lỗi nào trong chính cáp hoặc bộ mã hóa.

Yêu cầu về tuổi thọ linh hoạt và sự khác biệt về kết cấu giữa việc lắp đặt cáp bộ mã hóa cố định và di chuyển

Cáp bộ mã hóa được lắp đặt trong hai môi trường cơ học khác nhau về cơ bản đòi hỏi cấu trúc cáp riêng biệt: định tuyến cố định từ bộ mã hóa cố định trên khung máy đến tủ điều khiển và định tuyến động trên các trục máy chuyển động như trung tâm gia công CNC, cánh tay robot, bộ truyền động tuyến tính và hệ thống cổng. Việc coi hai kiểu lắp đặt này là có thể hoán đổi cho nhau — sử dụng cáp lắp đặt cố định trong ứng dụng động hoặc sử dụng kỹ thuật quá mức cáp xích kéo cho tuyến tĩnh — sẽ dẫn đến hỏng hóc cơ học sớm hoặc chi phí không cần thiết.

Đối với các ứng dụng dây kéo và linh hoạt liên tục, cấu trúc cáp bộ mã hóa phải giải quyết đồng thời một số nhu cầu cơ học. Dây dẫn bị mắc kẹt phải là Loại 5 hoặc Loại 6 theo tiêu chuẩn IEC 60228, sử dụng các dây riêng lẻ để phân phối ứng suất uốn và tối đa hóa tuổi thọ mỏi - dây dẫn bị mắc kẹt Loại 6 có tiết diện 0,14 mm2 có thể bao gồm 50 dây riêng lẻ trở lên, mỗi dây có đường kính dưới 0,06 mm. Polyme cách nhiệt phải duy trì tính linh hoạt trong toàn bộ phạm vi nhiệt độ hoạt động mà không bị nứt do ứng suất, loại trừ PVC đa dụng mà ưu tiên TPE hoặc PVC hỗn hợp đặc biệt có tính linh hoạt ở nhiệt độ thấp được duy trì. Các tấm chắn riêng lẻ và tấm chắn tổng thể phải được làm từ dây bện mảnh hoặc giấy bạc xếp chồng lên nhau vừa đủ để duy trì tính liên tục về điện qua hàng triệu chu kỳ uốn mà không gây đứt hoặc tình trạng mạch hở gián đoạn trong dây thoát nước. Cáp Zhishang thiết kế cáp mã hóa uốn cong liên tục với chiều dài dây được tối ưu hóa cho từng phần tử dây dẫn bị mắc kẹt, đảm bảo rằng hình dạng xoắn ốc của dây dẫn và tấm chắn giúp điều chỉnh độ uốn của cáp một cách tự nhiên mà không tạo ra tình trạng quá tải kéo ở các phần tử bên ngoài.

Thông số bán kính uốn cong tối thiểu cho cáp bộ mã hóa xích kéo không phải là một giá trị tĩnh duy nhất — nó khác nhau giữa bán kính uốn cong động (áp dụng liên tục trong khi vận hành) và bán kính uốn cong lắp đặt (uốn cong một lần trong quá trình định tuyến). Bán kính uốn cong động cho cáp bộ mã hóa có độ linh hoạt cao thường được chỉ định là 7,5× đến 10× đường kính ngoài của cáp, trong khi bán kính uốn cong khi lắp đặt có thể là 5× trở xuống. Áp dụng bán kính uốn cong lắp đặt như một điểm uốn cố định - ví dụ, định tuyến cáp quanh một góc chật trong ống dẫn cáp - tạo ra một vùng chịu ứng suất cơ học kéo dài làm tăng tốc độ hư hỏng do mỏi tại điểm đó ngay cả khi bản thân cáp không chuyển động. Sự khác biệt này phải được truyền đạt rõ ràng đến các kỹ thuật viên lắp đặt, đặc biệt là trong các dự án trang bị thêm, nơi cáp mới thay thế cáp hiện có trong các tuyến định tuyến đã được thiết lập sẵn.

Kích thước dây dẫn nguồn điện trong cáp mã hóa: Sự cân bằng giữa sụt giảm điện áp và ghép nối tiếng ồn

Hầu hết các cáp bộ mã hóa đều bao gồm các dây dẫn chuyên dụng để cung cấp điện áp hoạt động cho thiết bị điện tử của bộ mã hóa — thường là 5V DC cho bộ mã hóa gia tăng đầu ra TTL hoặc 8–30V DC cho HTL và nhiều loại bộ mã hóa tuyệt đối. Các dây dẫn điện này có tiết diện nhỏ so với các dây dẫn điện tương đương nhưng kích thước của chúng có ảnh hưởng trực tiếp đến hiệu suất bộ mã hóa thường bị bỏ qua. Sự sụt giảm điện áp dọc theo dây dẫn nguồn điện làm giảm điện áp cung cấp tại các đầu cực của bộ mã hóa và các bộ mã hóa hoạt động gần đầu dưới của dải điện áp được chỉ định có thể tạo ra tín hiệu đầu ra với biên độ giảm, thời gian tăng tăng hoặc — trong trường hợp bộ mã hóa TTL 5V có biên độ điện áp rất chặt — các lỗi mức logic không liên tục khó phân biệt với các lỗi do nhiễu gây ra.

Tính toán độ sụt áp có thể chấp nhận được đòi hỏi phải biết mức tiêu thụ hiện tại của bộ mã hóa, chiều dài chạy cáp và tiết diện dây dẫn. Bộ mã hóa 5V vẽ 150 mA trên cáp dài 20 mét với dây dẫn nguồn 0,14 mm² chịu mức sụt giảm nguồn và trả lại kết hợp khoảng 0,86V — hơn 17% điện áp nguồn danh định, khiến bộ mã hóa ở dưới mức nguồn 5V định mức và nằm trong giới hạn mà chất lượng tín hiệu đầu ra suy giảm. Việc tăng tiết diện dây dẫn cung cấp lên 0,25 mm2 sẽ giảm mức giảm này xuống khoảng 0,48V, khôi phục biên độ cung cấp đầy đủ. Đối với việc lắp đặt ở những nơi không thể tránh khỏi việc chạy cáp dài, một số nhà sản xuất bộ điều khiển servo cung cấp đầu ra điện áp cung cấp bộ mã hóa có thể điều chỉnh để bù cho điện trở của cáp, nhưng điều này đòi hỏi kiến ​​thức chính xác về điện trở dây dẫn của cáp và không thể thay thế cho kích thước dây dẫn chính xác ở giai đoạn thiết kế.

Ngoài hiện tượng sụt áp, các dây dẫn cấp nguồn trong cáp bộ mã hóa cũng có thể là đường truyền nhiễu tiềm ẩn. Tiếng ồn chuyển đổi trên nguồn cung cấp bộ mã hóa — được tạo ra bởi nguồn điện bên trong của ổ đĩa hoặc được dẫn từ bus DC của máy — kết hợp điện dung thành các cặp tín hiệu liền kề nếu dây dẫn nguồn không được tách biệt hoặc che chắn thích hợp khỏi các cặp tín hiệu trong cáp. Đây là một lý do tại sao các dây dẫn điện trong cáp bộ mã hóa được thiết kế tốt thường có tấm chắn riêng hoặc được đặt ở ngoại vi cáp cách xa các cặp tín hiệu, thay vì được phân bổ ngẫu nhiên trong bó cáp. Là một phần của hỗ trợ kỹ thuật ứng dụng, Công ty TNHH Công nghệ Cáp An Huy Zhishang tư vấn cho khách hàng về các phương án lựa chọn mặt cắt dây dẫn điện và kết cấu cáp dựa trên yêu cầu hiện tại của bộ mã hóa thực tế và khoảng cách lắp đặt, ngăn ngừa các vấn đề về hiệu suất liên quan đến nguồn cung cấp trước khi chúng xảy ra tại hiện trường.

Độ sụt điện áp ước tính cho các cấu hình cáp bộ mã hóa thông thường (Nguồn 5V, tải 150 mA)

• Dây dẫn 0,14 mm2, chạy 10 m: ~0,43V giảm (8,6% của 5V); đường biên có thể chấp nhận được đối với bộ mã hóa TTL tiêu chuẩn.
• Dây dẫn 0,14 mm2, chạy 20 m: ~0,86V giảm (17,2% của 5V); điện áp cung cấp có thể thấp hơn định mức tối thiểu của bộ mã hóa.
• Dây dẫn 0,25 mm2, chạy 20 m: ~0,48V giảm (9,6% của 5V); trong phạm vi chấp nhận được đối với hầu hết các bộ mã hóa 5V.
• Dây dẫn 0,34 mm2, chạy 30 m: ~0,53V giảm (10,6% của 5V); thích hợp để chạy lâu hơn mà không cần bù điện áp phía ổ đĩa.
