Cáp servo

Giới thiệu
Cáp servo là loại cáp chuyên dụng được thiết kế để kết nối bộ truyền động servo với động cơ servo. Chúng chịu trách nhiệm truyền các lệnh điều khiển có độ chính xác cao, tín hiệu phản hồi và công suất truyền động. Đặc điểm cốt lõi của chúng là tích hợp các đường dây điện, đường phản hồi bộ mã hóa và đường dây phanh vào một cáp duy nhất, đòi hỏi khả năng chống nhiễu tuyệt vời, tính linh hoạt cao, độ bền uốn và độ trung thực khi truyền tín hiệu để đảm bảo kiểm soát vị trí, tốc độ và mô-men xoắn chính xác trong hệ thống servo.

Ứng dụng
Đặc biệt được sử dụng trong các hệ thống điều khiển chuyển động servo hiệu suất động cao.
Các kịch bản ứng dụng điển hình bao gồm: robot công nghiệp, trung tâm gia công CNC, dây chuyền lắp ráp tự động, máy in, máy đóng gói, thiết bị sản xuất chất bán dẫn, thiết bị y tế và bất kỳ ứng dụng nào yêu cầu điều khiển vòng kín có độ chính xác cao bằng động cơ servo.

Sản xuất
Dây dẫn: Sử dụng dây đồng không chứa oxy siêu mịn, được bện chính xác (thường là dây đồng đóng hộp nhiều sợi) để đảm bảo tính linh hoạt và khả năng chống uốn tuyệt vời.
Cách điện: Sử dụng các vật liệu hiệu suất cao như PE chuyên dụng hoặc PE xốp để giảm hằng số điện môi, đạt được điện dung thấp và độ suy giảm tín hiệu thấp, rất quan trọng cho việc truyền xung tần số cao.
Xoắn và che chắn:
Lõi điện: Thường được xoắn để giảm bức xạ điện từ.

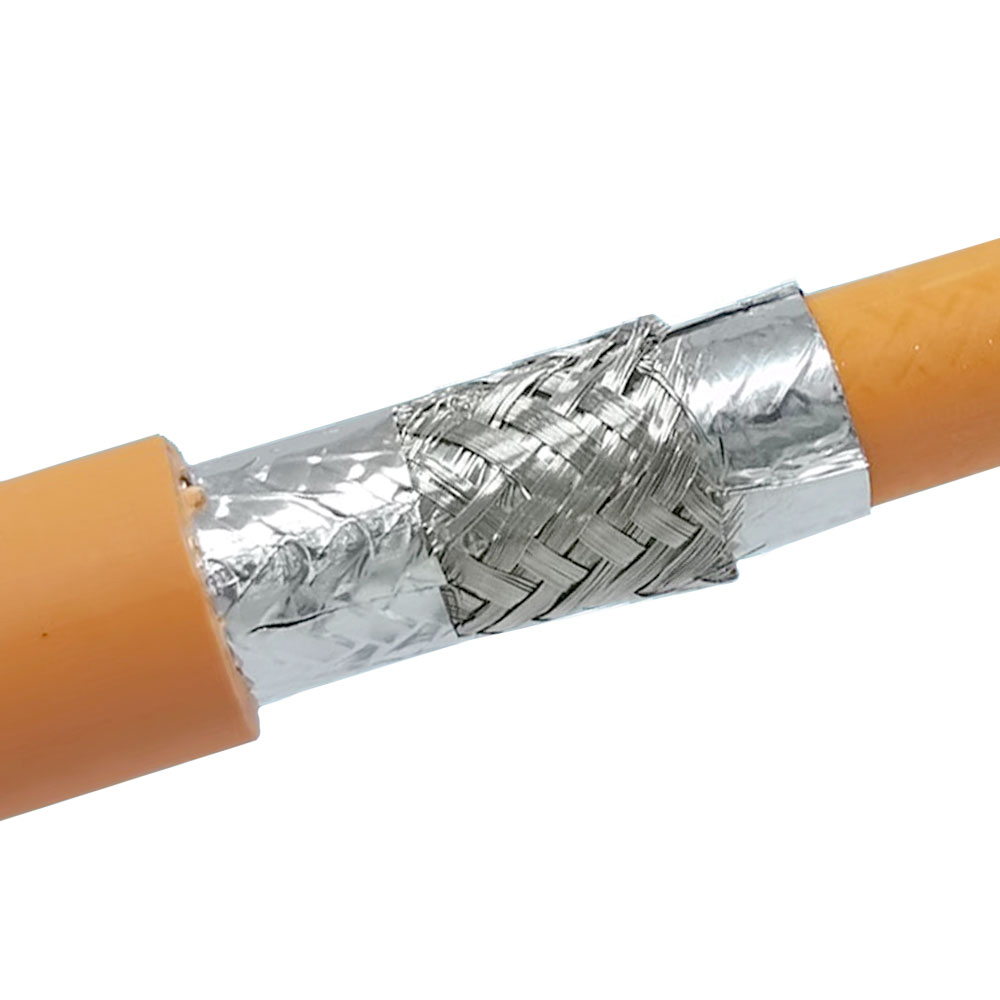

Lõi phản hồi của bộ mã hóa: Phải trải qua quá trình xoắn có độ chính xác cao, cường độ bằng nhau (ví dụ: xoắn đôi) và được che chắn độc lập (ví dụ: tấm chắn tổng hợp bện bằng đồng mạ thiếc bằng lá nhôm) để bảo vệ các tín hiệu vi sai yếu.
Cáp: Tích hợp các cặp nguồn, cặp bộ mã hóa, dây phanh, v.v. vào cấu trúc bện chống xoắn được tối ưu hóa, với việc bổ sung bộ phận kéo trung tâm (ví dụ: sợi Kevlar) để chịu được áp lực cơ học.
Che chắn tổng thể: Áp dụng lớp che chắn tổng thể được bện bằng đồng đóng hộp có độ che phủ cao ( ≥85%) xung quanh lõi cáp để mang lại khả năng bảo vệ tương thích điện từ (EMC) toàn diện.

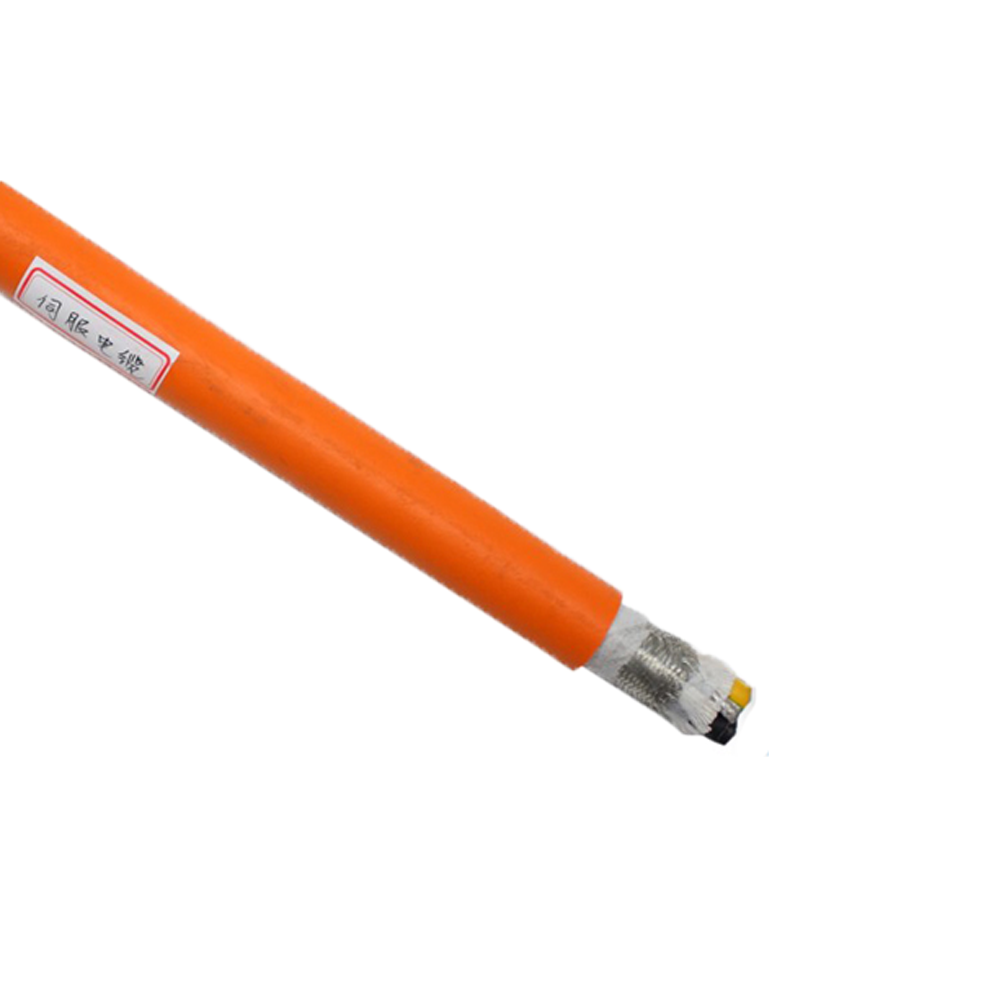

Vỏ bọc: Đùn vỏ bọc bên ngoài có hiệu suất cơ học cao, chẳng hạn như polyurethane (PUR) hoặc PVC chuyên dụng, có khả năng chống mài mòn, chống dầu, chống rách và chống tia cực tím cao, thường có màu đen hoặc cam.
Kiểm soát quy trình chính: Đảm bảo nghiêm ngặt tính đối xứng và độ chính xác cao độ của các cặp xoắn; đảm bảo tính liên tục và độ bao phủ của từng lớp che chắn; thực hiện kiểm tra 100% về điện áp chịu đựng cách điện, tính liên tục và trở kháng đặc tính; lấy mẫu bắt buộc để kiểm tra hiệu suất truyền tần số cao và kiểm tra tuổi thọ uốn/xoắn lặp đi lặp lại.

Dịch vụ
Tư vấn lựa chọn: Cung cấp các đề xuất lựa chọn chính xác dựa trên thông số kỹ thuật của hệ thống servo (điện áp, dòng điện, loại bộ mã hóa), yêu cầu động của ứng dụng (tốc độ di chuyển, bán kính uốn, khoảng cách di chuyển), môi trường (dầu, nước, hóa chất) và liệu các tiêu chuẩn EMC cụ thể có cần được đáp ứng hay không.
Kiểm tra và chứng nhận: Cung cấp hiệu suất tần số cao (ví dụ: băng thông, nhiễu xuyên âm), EMC (khả năng tương thích điện từ) và báo cáo kiểm tra tuổi thọ cơ học, với các sản phẩm tuân thủ các tiêu chuẩn ngành liên quan (ví dụ: UL, CE, TÜV).

Ưu điểm
Tích hợp cao và tiết kiệm không gian: Tích hợp tín hiệu nguồn, phản hồi và điều khiển vào một cáp duy nhất, đơn giản hóa việc đi dây, giảm điểm kết nối, tiết kiệm không gian thiết bị bên trong và giảm độ phức tạp của việc cài đặt.
Tính toàn vẹn tín hiệu tuyệt vời: Vật liệu cách nhiệt được tối ưu hóa và cấu trúc che chắn cặp xoắn chính xác ngăn chặn nhiễu điện từ một cách hiệu quả, đảm bảo truyền xung điều khiển và tín hiệu phản hồi bộ mã hóa tốc độ cao, không bị biến dạng, từ đó đảm bảo độ chính xác của điều khiển.
Độ bền động đặc biệt: Được thiết kế đặc biệt cho chuyển động liên tục, mang lại khả năng chống uốn, chống xoắn và độ bền kéo tuyệt vời, với tuổi thọ dài trong các chuyển động tịnh tiến tốc độ cao như trong robot và dây kéo.
Kết nối đáng tin cậy và ổn định: Thường được kết hợp với các đầu nối chuyên dụng chống rung, chất lượng cao, đảm bảo kết nối ổn định trong môi trường rung và giảm các hỏng hóc do tiếp xúc kém.
Hiệu suất và độ tin cậy của hệ thống được nâng cao: Bằng cách đảm bảo truyền tải điện và tín hiệu đồng bộ và ổn định, nó trực tiếp giảm lỗi hệ thống, cải thiện tốc độ phản hồi, độ chính xác định vị và độ ổn định vận hành tổng thể của hệ thống servo, đồng thời giảm rủi ro thời gian ngừng hoạt động.
