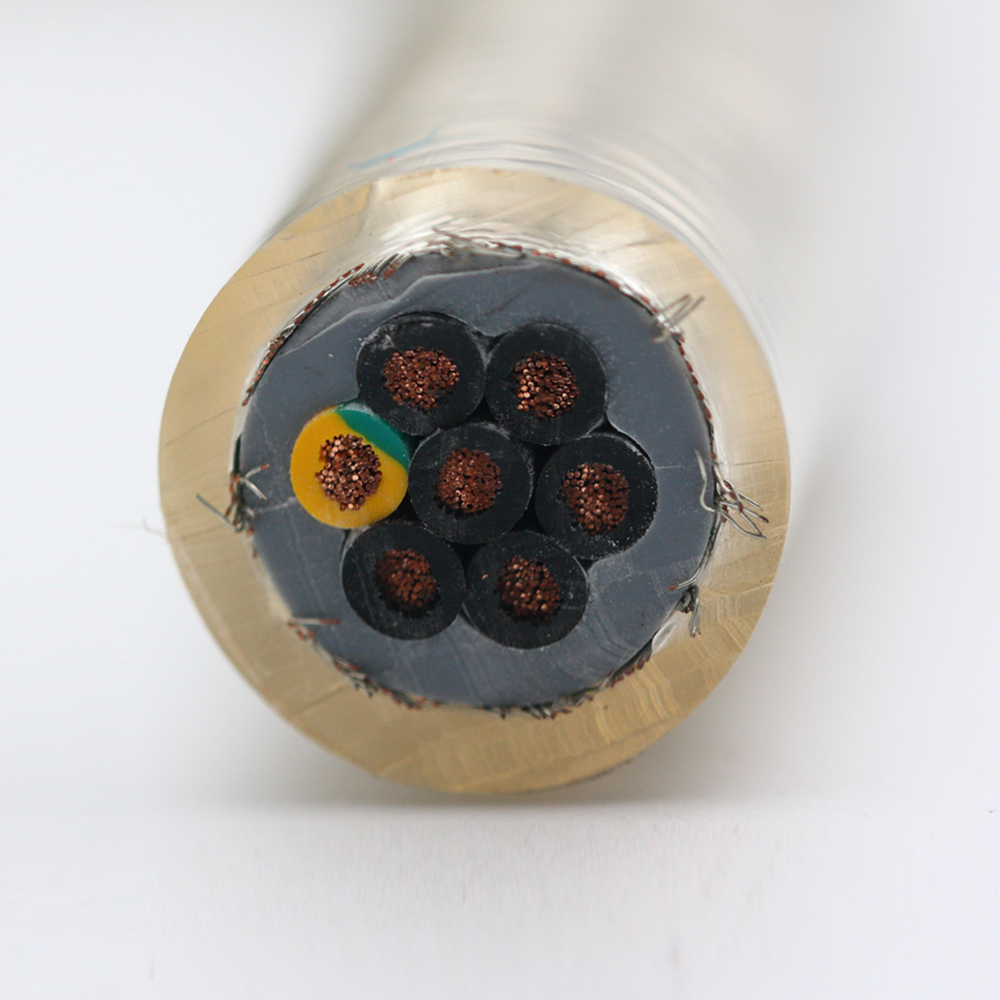

Tính toàn vẹn của tín hiệu suy giảm như thế nào trong cáp máy tính tốc độ cao và thông số cấu trúc nào kiểm soát nó

Ở hiệu suất cao cáp máy tính hoạt động ở tốc độ dữ liệu nhiều gigabit, tính toàn vẹn của tín hiệu không phải là đặc tính có thể đo lường được mà là kết quả tổng hợp của bốn cơ chế suy giảm phụ thuộc lẫn nhau — suy giảm, phản xạ, nhiễu xuyên âm và chuyển đổi chế độ — mỗi cơ chế được kiểm soát bởi các thông số xây dựng cụ thể ở giai đoạn sản xuất. Hiểu cách mỗi cơ chế bắt nguồn cho phép các kỹ sư xác định thuộc tính kết cấu cáp nào thực sự quan trọng đối với tốc độ dữ liệu cụ thể và thuộc tính nào là sự khác biệt về mặt tiếp thị mà không có ý nghĩa chức năng ở tần số mục tiêu.

Sự suy giảm tăng theo tần số do hiệu ứng bề mặt trong dây dẫn và sự mất điện môi trong lớp cách điện, như được mô tả trong thông số kỹ thuật về tổn thất chèn của cáp. Ở tốc độ 10 Gbps (tần số Nyquist khoảng 5 GHz đối với tín hiệu NRZ), tổn thất chèn trên cáp 1 mét chủ yếu là tổn thất điện môi nếu không sử dụng lớp cách điện bằng polyetylen - PE rắn có tiếp tuyến tổn thất xấp xỉ 0,0002, trong khi PVC có tiếp tuyến tổn thất cao hơn 250 lần. Đối với cáp được thiết kế để hoạt động ở tốc độ 25 Gbps trở lên, tỷ lệ tạo bọt của chất điện môi cách điện trở thành một thông số quan trọng trong sản xuất: mỗi phần tăng khoảng trống bọt 10% sẽ làm giảm hằng số điện môi hiệu dụng khoảng 0,08 và giảm tiếp tuyến tổn thất theo tỷ lệ, kéo dài đáng kể chiều dài cáp có thể sử dụng ở tốc độ dữ liệu nhất định.

Sự phản xạ phát sinh khi trở kháng không liên tục - bất kỳ điểm nào dọc theo cáp mà tại đó trở kháng đặc tính lệch khỏi giá trị danh nghĩa của nó. Nguồn gốc của sự thay đổi trở kháng trong sản xuất chính là độ lệch tâm của lớp cách điện: nếu thành cách điện ở một bên của dây dẫn dày hơn bên kia thì trở kháng đặc tính cục bộ sẽ thay đổi khi cặp dây dẫn quay qua vòng xoắn của nó. Điều này tạo ra sự thay đổi trở kháng định kỳ ở tần số lớp xoắn, tạo ra các đỉnh suy hao phản hồi cấu trúc ở các tần số cụ thể tương ứng với các hài của chiều dài lớp xoắn. Cáp có chiều dài xoắn 15 mm tạo ra sự cộng hưởng suy hao phản hồi cấu trúc ở khoảng 10 GHz — trực tiếp trong băng tần hoạt động của các ứng dụng 10GBase-T và PCIe Gen 4. Kiểm soát độ lệch tâm cách điện xuống dưới ±5% độ dày thành danh nghĩa, thông qua thiết kế khuôn chính xác và ổn định áp suất nóng chảy trong quá trình ép đùn, là biện pháp đối phó của nhà sản xuất chống lại tổn thất hoàn trả cấu trúc.

Các thế hệ cáp USB và những thay đổi kỹ thuật cần thiết ở mỗi bước nâng cao hiệu suất

Mỗi thế hệ USB đều yêu cầu những thay đổi cơ bản trong kết cấu cáp — không chỉ có dung sai chặt chẽ hơn trên cùng một thiết kế. Quá trình phát triển từ USB 2.0 lên USB4 thể hiện tốc độ dữ liệu tăng gấp 1.000 lần (480 Mb/giây lên 40Gbps) và cấu trúc cáp yêu cầu ở mỗi đầu của phạm vi này hầu như không có đặc điểm thiết kế nào chung ngoài vật liệu dây dẫn.

Giới hạn độ dài thụ động cho cáp USB4 Gen 3×2 (40 Gbps) đáng được quan tâm đặc biệt. Giới hạn thụ động 0,8 mét không phải là thông số kỹ thuật an toàn mà là giới hạn tính toàn vẹn của tín hiệu: vượt quá độ dài này, suy hao chèn và độ lệch giữa các cặp tích lũy đến mức vượt quá khả năng cân bằng của máy thu. Các nhà sản xuất cáp mở rộng phạm vi tiếp cận thụ động vượt quá 0,8 mét ở tốc độ 40 Gbps phải nhúng IC hẹn giờ lại hoặc bộ cân bằng tuyến tính hoạt động bên trong cụm cáp — thường ở một hoặc cả hai vỏ đầu nối — để bù cho sự suy giảm phụ thuộc vào tần số của cáp. Các phần tử hoạt động này làm tăng thêm chi phí, yêu cầu nguồn điện (lấy từ bus phân phối nguồn USB), tạo ra nhiệt cần được tiêu tán bên trong vỏ đầu nối và gây ra độ trễ. Cáp có nhãn "USB4 40 Gbps 2 mét" không tiết lộ các thành phần hoạt động của nó hoặc không lấy điện từ VBUS khi kết nối nên được xem xét với thái độ hoài nghi, vì hiệu suất thụ động 40 Gbps ở khoảng cách 2 mét là không thể đạt được bằng bất kỳ sự kết hợp dây dẫn và vật liệu cách điện nào hiện có.

Độ lệch giữa các cặp và giữa các cặp: Tại sao lỗi thời gian trong các cặp vi sai lại hạn chế tốc độ dữ liệu tối đa

Độ lệch là sự khác biệt về thời gian giữa các tín hiệu đến đồng thời và ở hiệu suất cao cáp máy tính nó biểu hiện ở hai cấp độ - trong một cặp vi sai (độ lệch giữa các cặp) và giữa các cặp khác nhau (độ lệch giữa các cặp). Cả hai loại đều làm suy giảm tính toàn vẹn của tín hiệu, nhưng thông qua các cơ chế khác nhau và mỗi loại được kiểm soát bởi các thông số sản xuất khác nhau.

Độ lệch trong cặp - chênh lệch độ trễ truyền giữa các dây dẫn " " và "-" của một cặp vi sai duy nhất - phát sinh chủ yếu từ sự bất đối xứng hình học giữa hai dây dẫn. Nếu một dây dẫn trong cặp có đường kính lớn hơn một chút, thành cách điện dày hơn một chút hoặc được đặt một cách có hệ thống gần tâm cáp hơn so với dây dẫn đối tác của nó, thì nó sẽ có tốc độ truyền lan hơi khác so với dây dẫn đối tác. Tốc độ truyền trong cáp là v = c/√(εeff), trong đó εeff là hằng số điện môi hiệu dụng của lớp cách điện xung quanh dây dẫn — bất kỳ sự bất đối xứng nào trong môi trường điện môi giữa hai dây dẫn của một cặp đều tạo ra sự chênh lệch vận tốc truyền và do đó gây ra độ lệch trong mỗi cặp. Ở tốc độ 40 Gbps (UI 25 ps cho tín hiệu NRZ), độ lệch thậm chí 1 ps/m trong cặp được tích lũy trên cáp 1 mét chiếm 4% khoảng đơn vị, để lại rất ít biên độ cho đồng hồ của máy thu và mạch phục hồi dữ liệu để lấy mẫu chính xác mắt dữ liệu đến. Thông số kỹ thuật USB4 Gen 3×2 giới hạn độ lệch giữa các cặp ở mức 3 ps/m, yêu cầu đường kính dây dẫn phải khớp trong phạm vi ±0,5% và độ lệch tâm của thành cách điện dưới ±3% trên toàn bộ chiều dài cáp.

Độ lệch giữa các cặp — chênh lệch độ trễ truyền giữa các cặp riêng biệt mang tín hiệu liên quan — trở nên quan trọng trong các giao thức sử dụng nhiều làn song song, chẳng hạn như PCIe, HDMI 2.1 và DisplayPort 2.0. Trong các giao thức này, từ dữ liệu nhiều làn được chia thành các cặp và chip nhận phải căn chỉnh tất cả các làn để tái tạo lại dữ liệu gốc. Bộ thu sử dụng mạch bù độ lệch giữa các làn để bù cho độ lệch giữa các cặp, nhưng mức bù này có phạm vi hữu hạn - thường là 20–64 UI cho bộ thu PCIe Gen 5. Nếu độ lệch giữa các cặp trong cụm cáp vượt quá phạm vi bù của bộ thu thì liên kết không thể thiết lập được, ngay cả khi mỗi làn riêng lẻ có chất lượng tín hiệu chấp nhận được. Độ lệch giữa các cặp được kiểm soát chủ yếu bằng cách khớp độ dài điện của tất cả các cặp dữ liệu trong cáp - đảm bảo rằng mỗi cặp có cùng độ dài đường dẫn vật lý và hằng số điện môi hiệu dụng. Điều này đạt được thông qua chiều dài lớp phù hợp, hằng số điện môi cách điện phù hợp trên tất cả các cặp (đòi hỏi độ nhớt của hợp chất cách điện nhất quán trong quá trình ép đùn) và định tuyến cặp chiều dài phù hợp trong cụm cáp.

Công nghệ cáp quang chủ động: Khi nào và tại sao cáp đồng máy tính đạt đến giới hạn vật lý

Cáp máy tính hiệu suất cao làm bằng đồng phải đối mặt với một hạn chế vật lý cơ bản: khi tốc độ dữ liệu tăng, hiệu ứng bề mặt và tổn thất điện môi tăng tỷ lệ thuận, làm giảm độ dài cáp thụ động tối đa có thể hỗ trợ tốc độ dữ liệu nhất định. Đối với 100 Gbps trở lên, hạn chế này trở thành hạn chế thực tế ở độ dài cáp liên quan đến hệ thống dây điện của giá trung tâm dữ liệu (3–5 mét) và kết nối giá chéo (10–30 mét). Cáp quang chủ động (AOC) — sử dụng giao diện điện đồng tiêu chuẩn ở cả hai đầu nhưng chuyển đổi tín hiệu thành tín hiệu quang trong vỏ đầu nối để truyền qua cáp quang — bỏ qua giới hạn này bằng cách sử dụng môi trường truyền dẫn (ánh sáng trong sợi quang) với độ suy giảm không đáng kể trên mét ở khoảng cách trung tâm dữ liệu.

Quá trình chuyển đổi quang sang điện trong AOC xảy ra ở IC điều khiển VCSEL (laser phát xạ bề mặt khoang dọc) trong đầu nối phát và tại bộ tách sóng quang trong đầu nối thu. Cáp đồng giữa cổng thiết bị và trình điều khiển VCSEL thường nhỏ hơn 10–15 mm — đủ ngắn để tổn thất đồng không đáng kể bất kể tốc độ dữ liệu. Kiến trúc này cho phép AOC cung cấp giao diện điện tiêu chuẩn (SFP, QSFP28, QSFP-DD hoặc các hệ số dạng khác) cho thiết bị chủ đồng thời mở rộng một cách minh bạch độ dài liên kết hiệu quả lên 50–100 mét trở lên, tùy thuộc vào loại sợi và bước sóng quang. Từ quan điểm của thiết bị chủ, AOC không thể phân biệt được với cáp gắn trực tiếp bằng đồng thụ động (DAC) — không cần cấu hình trình điều khiển hoặc thay đổi lớp liên kết.

Sự cân bằng chi phối việc lựa chọn giữa DAC đồng thụ động, cáp đồng chủ động và AOC trong các ứng dụng trung tâm dữ liệu được tóm tắt qua ba khía cạnh chính:

• Phạm vi chiều dài: DAC đồng thụ động tối ưu cho 0–3 mét ở tốc độ 100 Gbps và 0–1 mét ở tốc độ 400 Gbps. Cáp đồng chủ động mở rộng phạm vi tiếp cận thụ động lên 5–7 mét ở tốc độ 100 Gbps. AOC hỗ trợ 1–100 mét (và đến 300 mét với cáp quang đơn mode), khiến nó trở thành lựa chọn khả thi duy nhất cho các kết nối xuyên lối đi và giữa các giá đỡ ở tốc độ 400 Gbps trở lên.
• Tiêu thụ điện năng: DAC đồng thụ động không tiêu thụ điện năng trong chính cụm cáp (chỉ ở bộ thu phát). Đồng hoạt tính tiêu thụ 0,5–1,5 W mỗi đầu trong thiết bị điện tử nhúng trong cáp. AOC tiêu thụ 1,0–3,0 W mỗi đầu trong mạch điều khiển VCSEL và bộ tách sóng quang. Trong một trung tâm dữ liệu có 10.000 liên kết hoạt động, sự chênh lệch công suất giữa DAC thụ động và AOC có thể đại diện cho 20–30 kW tải nhiệt bổ sung cần khả năng làm mát.
• Khả năng sửa chữa và tính linh hoạt: DAC đồng thụ động có thể được nối lại tại hiện trường nếu đầu nối bị hỏng; Bản thân cáp không có bộ phận nào có thể bị hỏng nếu không có hư hỏng vật lý. Các cụm AOC không thể sửa chữa được — VCSEL, IC điều khiển hoặc mối nối sợi bị lỗi cần phải thay thế toàn bộ cụm cáp. Cáp AOC cũng dễ bị vi phạm bán kính uốn cong hơn so với cáp đồng, vì giới hạn bán kính uốn cong của sợi (thường là 30 mm đối với sợi đa mode OM3/OM4) chặt chẽ hơn so với cáp đồng máy tính.

Thông số kỹ thuật của cáp PCIe từ thế hệ thứ 3 đến thế hệ thứ 6: Điều gì thay đổi giữa các thế hệ và lý do

PCI Express đã phát triển qua sáu thế hệ với tốc độ dữ liệu tăng gấp đôi ở mỗi bước và mỗi lần chuyển đổi thế hệ đều yêu cầu thay đổi cấu trúc cáp để duy trì tính toàn vẹn của tín hiệu trong giới hạn tuân thủ của thông số kỹ thuật. Không giống như cáp mạng trong đó cáp là phương tiện truyền tín hiệu chính, cáp PCIe kết nối các khe cắm mở rộng hoặc thẻ bổ trợ trong đó cáp là một đoạn của kênh dài hơn bao gồm dấu vết PCB, đầu nối và vias — khiến ngân sách tổn thất chèn của cáp chỉ bằng một phần nhỏ trong tổng ngân sách kênh.

PCIe Gen 3 (8 GT/s trên mỗi làn) chỉ định tổng giới hạn suy hao chèn kênh là 20 dB ở tần số 4 GHz (tần số Nyquist cho tín hiệu NRZ 8 GT/s). Đối với một đoạn cáp trong kênh này, mức phân bổ thực tế là 8–10 dB, cho phép chiều dài cáp từ 1–2 mét với cấu trúc cặp xoắn được bọc lá chắn được thiết kế tốt sử dụng lớp cách điện PE rắn. Sơ đồ mã hóa (128b/130b) được giới thiệu ở Thế hệ 3 đã cải thiện hiệu quả mã hóa nhưng không làm thay đổi tần số Nyquist so với tốc độ đường truyền.

PCIe Gen 4 (16 GT/s) đã tăng gấp đôi tần số Nyquist lên 8 GHz, gần như tăng gấp đôi tổn thất chèn cho cùng một chiều dài cáp do cả tổn thất hiệu ứng vỏ dây dẫn (tỷ lệ với √f) và tổn thất điện môi (tỷ lệ với f) đều tăng. Để duy trì tổn hao chèn của đoạn cáp trong phạm vi phân bổ đã giảm, lớp cách điện PE xốp trở thành bắt buộc thực sự đối với cáp dài hơn 0,5 mét ở Thế hệ 4, vì PE rắn tạo ra tổn hao chèn cao hơn 15–20% ở tần số 8 GHz so với cấu trúc PE xốp tương đương. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) đã đẩy các yêu cầu về suy hao khi chèn cáp đến mức PCIe SIG đã ban hành Thông số kỹ thuật cáp OCuLink và PCIe v2.0 xác định các yêu cầu về cáp hoạt động, thừa nhận rằng chiều dài cáp thụ động vượt quá 1 mét ở tốc độ 32 GT/s yêu cầu điều hòa tín hiệu nhúng để duy trì sự tuân thủ.

PCIe Gen 6 đã giới thiệu mã hóa PAM4 (điều chế biên độ xung 4 cấp) thay cho NRZ, giúp giảm một nửa tần số Nyquist cần thiết cho tốc độ dữ liệu nhất định (64 GT/s với PAM4 có cùng Nyquist 16 GHz như 32 GT/s NRZ). Thay đổi mã hóa này đã giảm bớt một phần các yêu cầu về tổn thất khi chèn cáp, nhưng đưa ra các yêu cầu về tuyến tính: PAM4 sử dụng bốn mức tín hiệu thay vì hai và tính phi tuyến trong đáp ứng tần số của cáp khiến độ cao của mắt ở các mức tín hiệu khác nhau không bằng nhau, làm giảm biên độ nhiễu cho các lỗ mắt bên trong. Do đó, cáp máy tính hiệu suất cao dành cho PCIe Gen 6 không chỉ phải đáp ứng các giới hạn suy hao chèn mà còn phải đáp ứng các giới hạn về biến đổi độ trễ nhóm (sự phụ thuộc tần số của tốc độ truyền tín hiệu), điều này gây ra hiện tượng méo biên độ đến pha ảnh hưởng không tương xứng đến hiệu suất PAM4.

Tùy chọn vật liệu dây dẫn cho cáp máy tính tốc độ cao: So sánh nhôm mạ đồng và đồng mạ bạc

Vật liệu dẫn điện trong cáp máy tính hiệu suất cao là một thông số kỹ thuật phức tạp hơn vẻ ngoài của nó. Đồng là đường cơ sở chung, nhưng hai cấu trúc dây dẫn đã được sửa đổi - nhôm mạ đồng (CCA) và đồng mạ bạc (SPC) - được sử dụng trong các bối cảnh cụ thể và sự đánh đổi hiệu suất của chúng chưa được hiểu rõ trong thực tiễn mua sắm nói chung.

Nhôm mạ đồng (CCA)

Dây dẫn CCA bao gồm một lõi nhôm được bọc một lớp đồng mỏng bên ngoài. Độ dày lớp đồng thường bằng 10–15% bán kính dây dẫn. CCA giúp giảm trọng lượng và chi phí đáng kể so với đồng nguyên khối — mật độ nhôm là 2,7 g/cm³ so với 8,9 g/cm³ đối với đồng, do đó dây dẫn CCA nhẹ hơn khoảng 40–45% trên mỗi đơn vị chiều dài. Ở tần số cao, nơi hiệu ứng vỏ hạn chế dòng điện đến bề mặt dây dẫn, CCA hoạt động về cơ bản giống hệt với đồng rắn: độ sâu vỏ ở 1 GHz trong đồng là khoảng 2 μm, mỏng hơn nhiều so với độ dày lớp vỏ đồng trong dây dẫn CCA thực tế. Vì lý do này, CCA được chấp nhận về mặt kỹ thuật đối với các dây dẫn tín hiệu tần số cao nơi mật độ dòng điện tập trung ở lớp bọc đồng. Hạn chế của CCA phát sinh trong các ứng dụng DC và tần số thấp trong đó dòng điện xuyên qua toàn bộ mặt cắt dây dẫn: độ dẫn điện của nhôm xấp xỉ 61% so với đồng, do đó dây dẫn CCA có điện trở DC cao hơn đáng kể so với đồng rắn có cùng đường kính. Đối với các dây dẫn điện trong cáp máy tính (USB VBUS, nguồn phụ PCIe), điện trở DC cao hơn có nghĩa là sụt áp lớn hơn và I2R nóng lên cao hơn ở dòng điện định mức — khiến đồng nguyên khối thích hợp hơn cho dây dẫn điện trong cùng một cáp nơi có thể chấp nhận dây dẫn dữ liệu CCA.

Đồng mạ bạc (SPC)

Bạc có độ dẫn cao hơn một chút so với đồng (6,30 × 10⁷ S/m so với 5,96 × 10⁷ S/m) và đặc tính bề mặt vượt trội của nó — oxit bạc có tính dẫn điện, không giống như oxit đồng — giúp mạ bạc có lợi ở tần số rất cao khi dòng điện chạy trong một lớp bề mặt cực mỏng. Ưu điểm thực tế chính của việc mạ bạc trong cáp máy tính tần số cao không phải là cải thiện độ dẫn biên mà là ngăn ngừa sự hình thành oxit đồng trên bề mặt dây dẫn. Ôxít đồng là chất bán dẫn có độ dẫn điện thấp hơn nhiều so với đồng kim loại; khi quá trình oxy hóa bề mặt dây dẫn tiến triển, điện trở độ sâu hiệu dụng của vỏ tăng lên trên giá trị được dự đoán từ độ dẫn điện của đồng khối, gây ra tổn hao chèn cao hơn mức quy định cho cáp. Mạ bạc, bằng cách cung cấp lớp bề mặt chống oxy hóa, duy trì điện trở bề mặt của dây dẫn ở giá trị thiết kế trong suốt thời gian sử dụng của cáp. Lợi ích này có ý nghĩa nhất đối với cáp được bảo quản trong thời gian dài trước khi sử dụng hoặc vận hành trong môi trường ẩm ướt hoặc ăn mòn nhẹ. Đối với cáp được sử dụng ngay sau khi sản xuất trong môi trường sạch sẽ, sự khác biệt giữa dây dẫn đồng mạ bạc và dây dẫn trần là có thể đo lường được nhưng thường nhỏ so với giới hạn thông số tổn thất chèn.

Thông số kỹ thuật cáp máy tính OEM nên được viết như thế nào để ngăn chặn sự thiếu hụt hiệu suất trong sản xuất

Thông số kỹ thuật cáp máy tính OEM tùy chỉnh chỉ tập trung vào các thông số điện — trở kháng, tổn thất chèn, nhiễu xuyên âm — mà không chỉ định các thuộc tính kết cấu cơ bản tạo ra các thông số đó sẽ tạo ra vấn đề xác minh: cáp có thể đáp ứng các thông số điện đo được trên một lô mẫu trong khi sử dụng các lựa chọn kết cấu sẽ tạo ra hiệu suất ngoài thông số kỹ thuật trong các điều kiện sản xuất khác nhau hoặc sau khi lão hóa. Thông số kỹ thuật OEM mạnh mẽ xác định cả các thông số hiệu suất điện có thể đo lường được cũng như các ràng buộc về kết cấu nhằm đảm bảo các thông số đó được duy trì qua các lô sản xuất và trong suốt thời gian sử dụng.

Các thông số kết cấu sau đây phải được chỉ định rõ ràng trong thông số kỹ thuật OEM của cáp máy tính hiệu suất cao, thay vì để nhà sản xuất tùy ý quyết định:

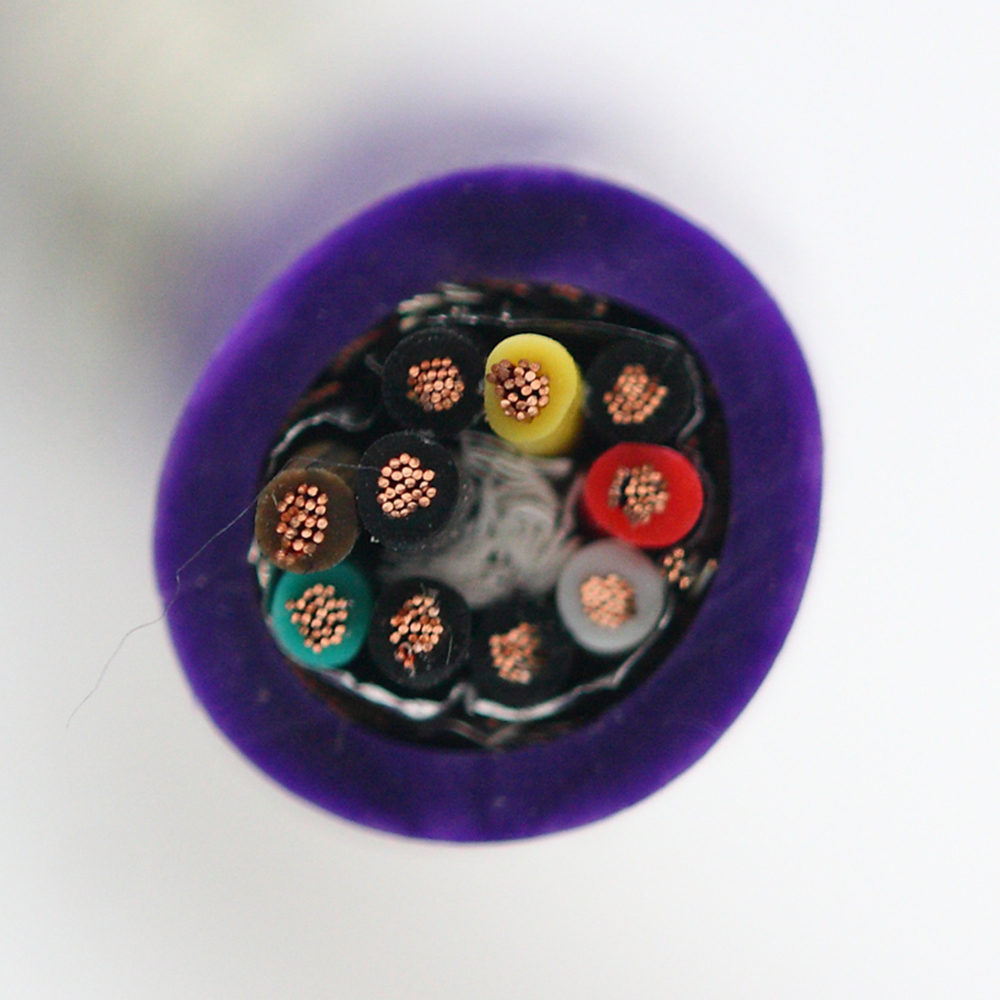

• Vật liệu dẫn điện và lớp mắc kẹt: Chỉ định riêng loại đồng hoặc CCA rắn hoặc bện, đồng trần hoặc mạ bạc và loại bện (IEC 60228 Loại 2, 5 hoặc 6) cho các dây dẫn tín hiệu và dây nguồn trong cùng một cáp. Thông số kỹ thuật chỉ ghi "dây dẫn 28 AWG" cho phép nhà sản xuất tự do sử dụng CCA cho dây dẫn điện và đồng nguyên khối cho dây dẫn tín hiệu — hoặc ngược lại — mà không tiết lộ.
• Vật liệu cách nhiệt và tỷ lệ phần trăm bọt (nếu có bọt): Chỉ định loại polyme cách nhiệt (PE rắn, PE xốp với tỷ lệ bọt tối thiểu, FEP hoặc PTFE) thay vì chỉ độ dày thành danh nghĩa. Hai cáp có độ dày thành cách điện giống nhau nhưng hằng số điện môi khác nhau (PE rắn và PE xốp) sẽ có trở kháng đặc tính khác nhau và giá trị tổn hao chèn khác nhau ở tần số cao.
• Phạm vi chiều dài xoắn và dung sai: Chỉ định chiều dài bước danh nghĩa và độ lệch tối đa cho phép đối với từng cặp vi sai. Độ dài lớp trực tiếp kiểm soát tần số cực đại của tổn thất hoàn trả cấu trúc và cân bằng cặp; sự thay đổi độ dài lớp không được kiểm soát tạo ra sự thay đổi trở kháng theo từng đợt có thể khó chẩn đoán nếu không kiểm tra phản xạ trong miền thời gian.

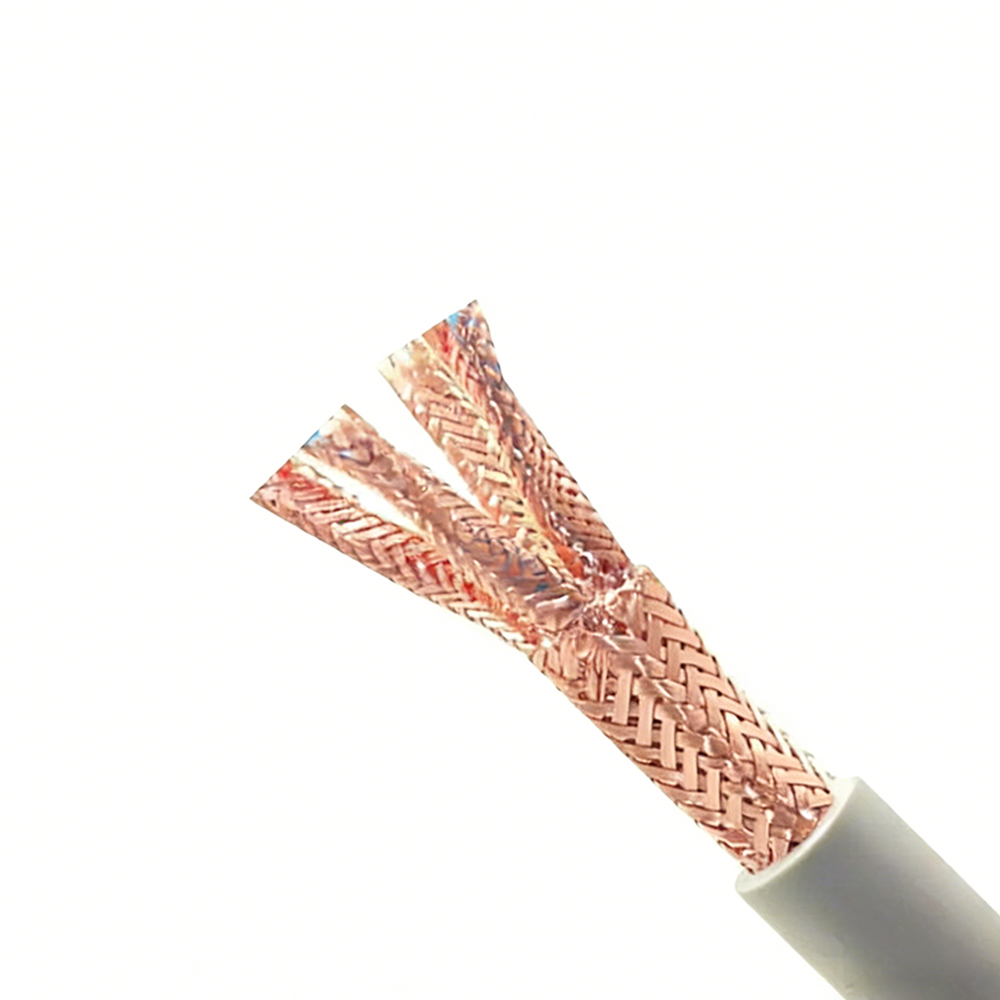

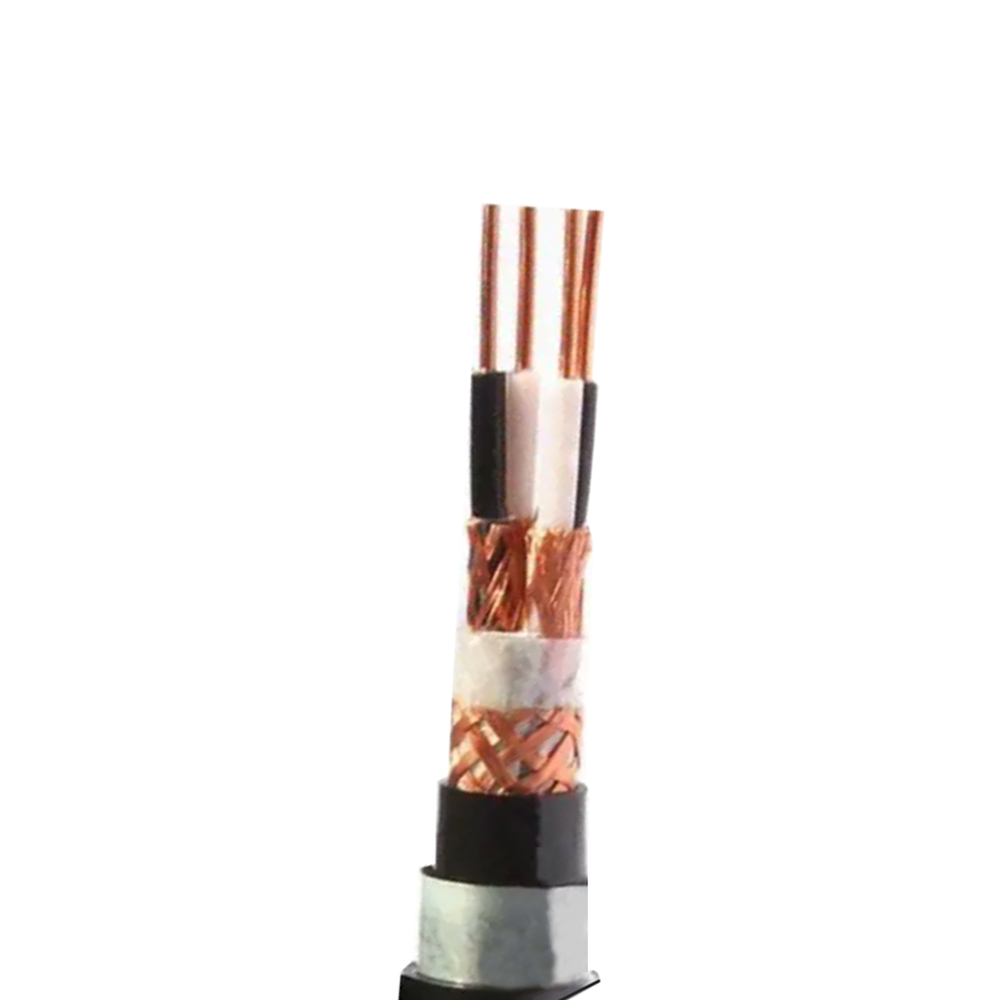

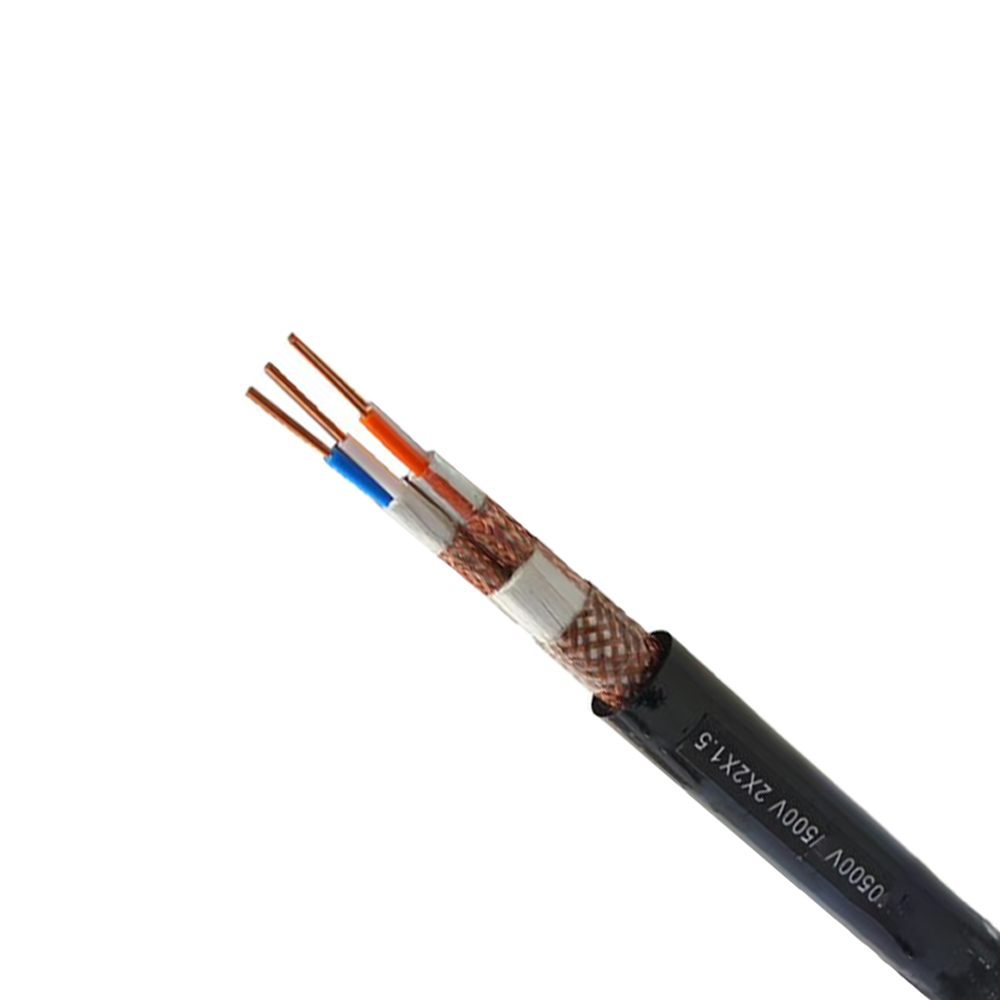

• Cấu trúc và độ bao phủ của lá chắn: Chỉ định loại giấy bạc (polyester được tráng nhôm hoặc polypropylen được tráng nhôm), tỷ lệ phần trăm chồng lên nhau của giấy bạc và vật liệu dây thoát nước cho mỗi tấm chắn cặp, cộng với tỷ lệ bao phủ tổng thể của bện và đường kính dây cho tấm chắn bện bên ngoài. "Được che chắn hoàn toàn" nếu không có các chi tiết này cho phép nhà sản xuất sử dụng cấu trúc phủ sóng tối thiểu về mặt kỹ thuật bao gồm vật liệu che chắn nhưng cung cấp khả năng triệt tiêu EMI không đủ ở tần số gigahertz.
• Yêu cầu kiểm tra bài viết đầu tiên (FAI): Chỉ định những thông số nào phải được đo trên mẫu từ lần sản xuất đầu tiên, thiết bị và quy trình kiểm tra nào sẽ được sử dụng và điều gì tạo nên kết quả đạt. FAI là cơ chế hợp đồng ngăn chặn việc thay thế công trình có chi phí thấp hơn sau khi phê duyệt mẫu. Nếu không có các yêu cầu FAI rõ ràng trong thông số kỹ thuật OEM, nhà sản xuất không có nghĩa vụ theo hợp đồng để duy trì kết cấu được sử dụng trong mẫu đã được phê duyệt trong các lần sản xuất tiếp theo.

Đối với cáp máy tính nhằm mục đích sử dụng trong các sản phẩm phải có chứng nhận quản lý — UL, CE, FCC Phần 15 — thông số kỹ thuật của OEM cũng phải làm rõ liệu bản thân cáp có phải có chứng nhận riêng hay liệu nó sẽ được chứng nhận là một thành phần trong cụm sản phẩm cuối cùng hay không. Chứng nhận cấp độ cáp yêu cầu cấu trúc cụ thể phải được kiểm tra và liệt kê theo chương trình của tổ chức chứng nhận; Chứng nhận sản phẩm cuối bao gồm cáp như một bộ phận bên trong mà không yêu cầu dấu cấp độ cáp độc lập. Sự sai lệch giữa những gì được chỉ định và những gì đường dẫn chứng nhận thực sự yêu cầu là nguyên nhân phổ biến dẫn đến sự chậm trễ của dự án khi đánh giá theo quy định cho thấy rằng cáp được chỉ định là "được liệt kê UL" trên thực tế chỉ được công nhận UL dưới dạng một thành phần hoặc mang danh sách UL cho xếp hạng điện áp/nhiệt độ khác với yêu cầu của ứng dụng dự kiến.
