Cuộn cáp

Giới thiệu

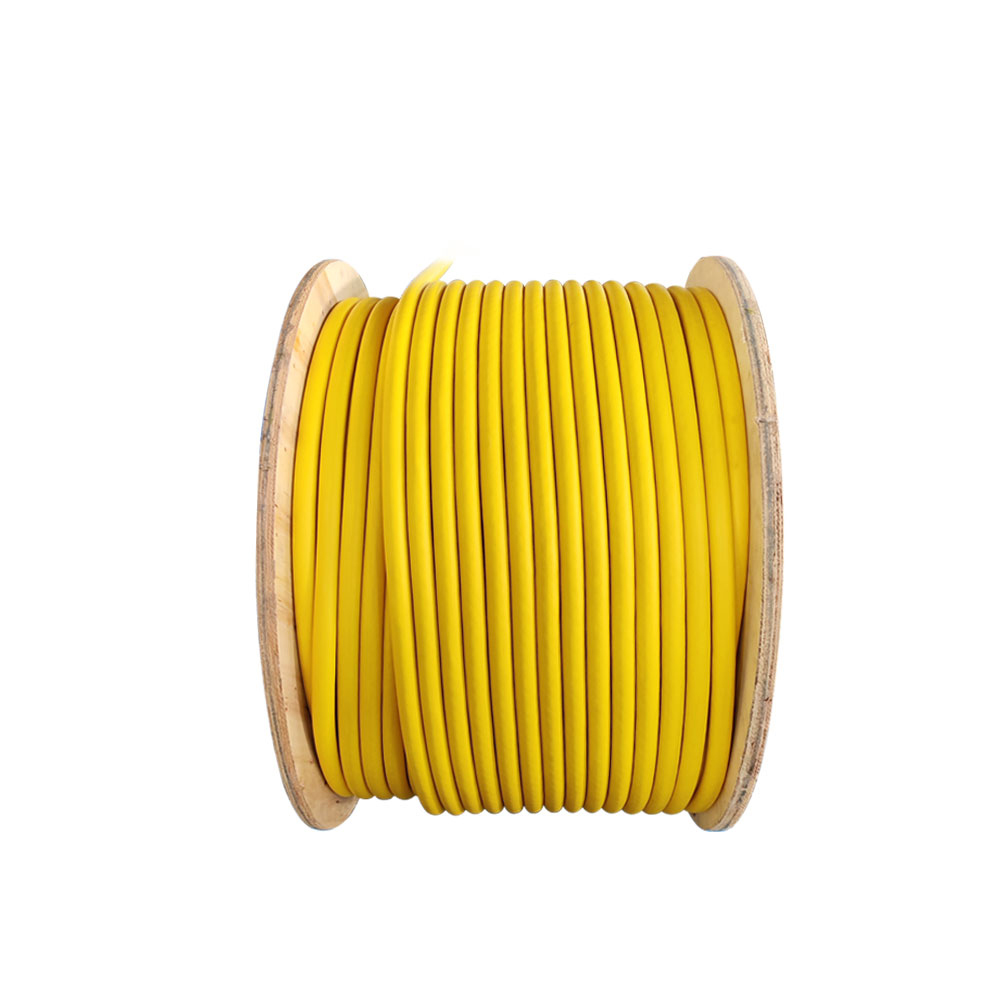

Cáp cuộn, còn được gọi là cáp xích kéo hoặc cáp cuộn cáp, là loại cáp được thiết kế đặc biệt để cấp nguồn điện thoại di động và truyền tín hiệu, có khả năng cuộn và tháo nhiều lần trên cuộn cáp/trống cáp trong khi vận hành. Đặc điểm cốt lõi của chúng bao gồm khả năng chịu được uốn, cuộn, kéo và các ứng suất cơ học khác liên tục, mang lại tính linh hoạt cực cao, khả năng chống mỏi khi uốn, độ bền kéo và khả năng chống xoắn. Chúng là những thành phần quan trọng cho kết nối động giữa thiết bị di động và các điểm nguồn/điều khiển cố định.

Ứng dụng
Được sử dụng đặc biệt cho các tình huống cung cấp điện dạng ống lồng và truyền tín hiệu qua lại trong đó cáp đi theo thiết bị chuyển động.
Các kịch bản ứng dụng điển hình bao gồm: cần cẩu cảng (cần cẩu bến cảng, cần cẩu sân), máy thu hồi xe nâng, cần trục, hệ thống lưu trữ tự động (máy xếp chồng), máy móc xây dựng (cuộn cáp máy xúc), thiết bị sân khấu, thiết bị khai thác mỏ và bất kỳ thiết bị cơ khí di động nào được cấp nguồn/điều khiển thông qua cuộn cáp.

Sản xuất
Dây dẫn: Sử dụng dây đồng không chứa oxy siêu mịn, được hình thành thông qua kỹ thuật bện bó đặc biệt hoặc kỹ thuật bện phức tạp để đảm bảo tính linh hoạt và khả năng chống uốn tuyệt vời.
Cách nhiệt: Sử dụng các vật liệu có độ đàn hồi cao như chất đàn hồi đặc biệt, chất đàn hồi dẻo nhiệt (TPE) hoặc polyolefin liên kết ngang, có khả năng chống nứt khi uốn cong thường xuyên.
Cáp: Áp dụng các cấu trúc bện không mô-men xoắn được tối ưu hóa (ví dụ: bện ngược theo lớp hoặc nhóm) và có thể tích hợp các lõi chịu kéo (ví dụ: dây cáp sợi Kevlar) để chịu được lực kéo, với chất độn đảm bảo độ ổn định cấu trúc.
Vỏ bọc bên trong: Thường được ép đùn với lớp bên trong bằng chất đàn hồi hoặc polyurethane (PUR) để tích hợp chặt chẽ với lõi cáp, cung cấp thêm khả năng đệm ứng suất và bảo vệ xoắn.
Che chắn (nếu cần): Sử dụng tấm chắn bện bằng dây đồng mạ thiếc hoặc tấm chắn xoắn ốc, với thiết kế cấu trúc tương thích với chuyển động uốn cong để tránh vỡ tấm chắn hoặc thủng lớp cách điện trong quá trình chuyển động.
Vỏ ngoài: Được ép đùn bằng vật liệu vỏ ngoài có khả năng chịu mài mòn cao, chịu được thời tiết và chống rách, chẳng hạn như polyurethane (PUR) hoặc PVC biến tính đặc biệt, thường có màu đen hoặc cam với độ bám dính thấp để chống dính trong quá trình cuộn dây.
Kiểm soát quy trình chính: Tối ưu hóa bước xoắn của từng lớp để giảm thiểu ứng suất bên trong; kiểm soát chặt chẽ khả năng tương thích uốn của dây dẫn và bện che chắn; tiến hành kiểm tra hiệu suất điện 100%; lấy mẫu bắt buộc để kiểm tra độ mỏi uốn, kiểm tra độ bền kéo và kiểm tra xoắn.

Dịch vụ
Tư vấn lựa chọn: Cung cấp các đề xuất lựa chọn chính xác dựa trên khoảng cách di chuyển của thiết bị, loại cuộn (điều khiển bằng lò xo, điều khiển bằng động cơ, điều khiển từ trễ), bán kính uốn, tốc độ, bao gồm lõi tín hiệu/điều khiển và điều kiện môi trường (sức cản dầu, khả năng chống tia cực tím, nhiệt độ).
Kiểm tra và Chứng nhận: Cung cấp báo cáo kiểm tra dựa trên các tiêu chuẩn kiểm tra có liên quan (ví dụ: chu kỳ uốn, độ bền kéo), với các sản phẩm tuân thủ CE, RoHS và các yêu cầu khác.

Ưu điểm
Tuổi thọ sử dụng động cực dài: Được thiết kế đặc biệt cho ứng suất động, mang lại khả năng chống mỏi khi uốn, chống xoắn và độ bền kéo tuyệt vời, đảm bảo hiệu suất lâu dài ngay cả khi có chuyển động tịnh tiến đòi hỏi khắt khe.
Tích hợp cao và tiết kiệm không gian: Kết hợp truyền tải điện, tín hiệu điều khiển, truyền dữ liệu và thậm chí cả cáp quang vào một cáp duy nhất, đơn giản hóa thiết kế hệ thống và giảm trọng lượng lơ lửng cũng như không gian cần thiết ở đầu chuyển động.
Bảo vệ cơ học đặc biệt: Vỏ ngoài có khả năng chống mài mòn, chống rách cao và cấu trúc bên trong được tối ưu hóa có hiệu quả chống lại sự nghiền nát, ma sát và các tác động nhỏ bên ngoài.
Hoạt động ổn định và đáng tin cậy: Đảm bảo truyền tải tín hiệu và nguồn điện ổn định ngay cả khi chuyển động liên tục, giảm thời gian ngừng hoạt động của thiết bị do lỗi cáp.
Nâng cao hiệu quả và an toàn của thiết bị: Cung cấp các liên kết thông tin và năng lượng đáng tin cậy, không bị gián đoạn cho thiết bị di động, đóng vai trò là thành phần cốt lõi để đảm bảo hoạt động liên tục, hiệu quả và an toàn của máy móc di động cỡ lớn.
