Cấu hình số lượng lõi và mắc kẹt ảnh hưởng đến việc định tuyến cáp điều khiển trong các hệ thống nhiều trục như thế nào

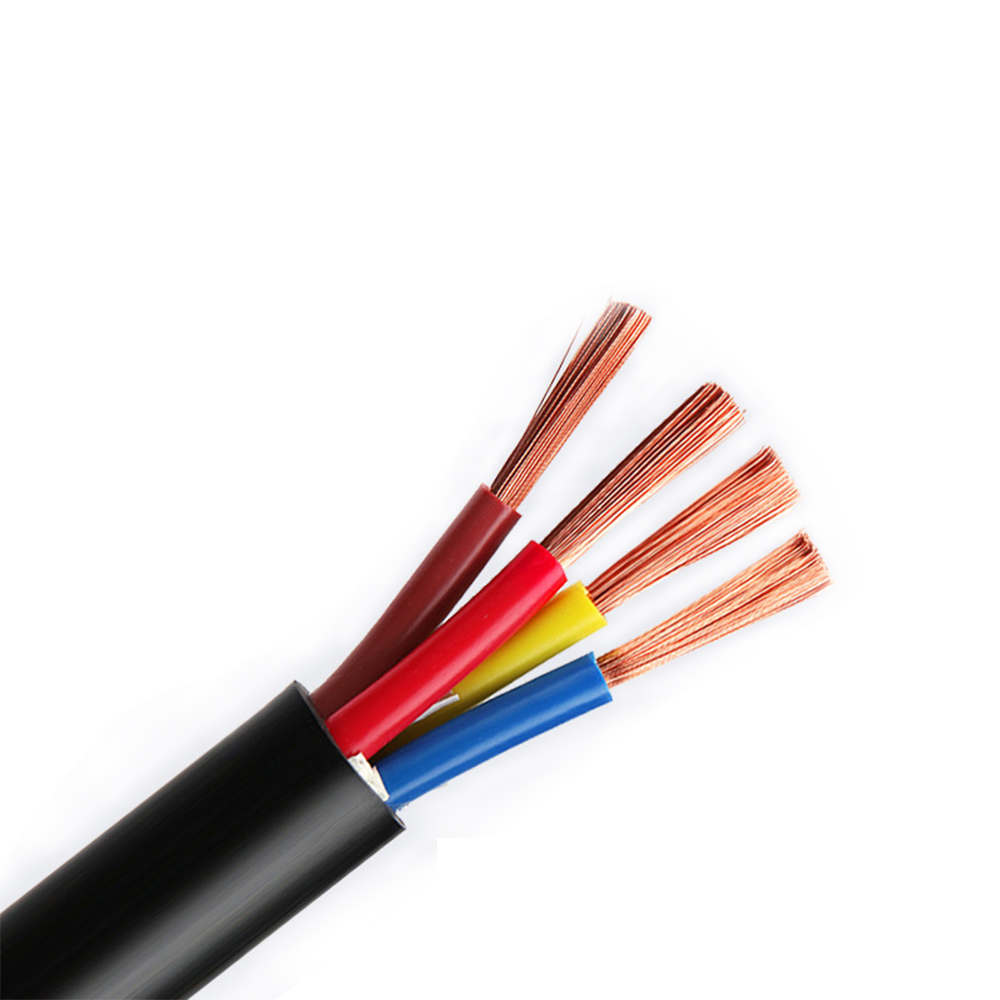

Đa lõi cáp điều khiển được chỉ định bởi số lượng lõi và tiết diện dây dẫn, nhưng cấu hình bện bên trong — cách các lõi riêng lẻ được nhóm, xoắn và đặt trong cáp — có ảnh hưởng đáng kể đến cách hoạt động của cáp trong quá trình định tuyến lắp đặt và cách nó hoạt động theo thời gian trong các hệ thống có nhiều loại tín hiệu dùng chung một cáp. Trong tự động hóa công nghiệp và hệ thống điều khiển chuyển động đa trục, cáp điều khiển thường xuyên mang hỗn hợp tín hiệu I/O kỹ thuật số, đầu ra cảm biến analog, phản hồi bộ mã hóa và nguồn điện áp thấp cho nam châm hoặc cảm biến - tất cả đều nằm trong cùng một vỏ cáp. Việc quản lý sự tương tác giữa các loại tín hiệu này bắt đầu từ kiến ​​trúc bên trong của cáp.

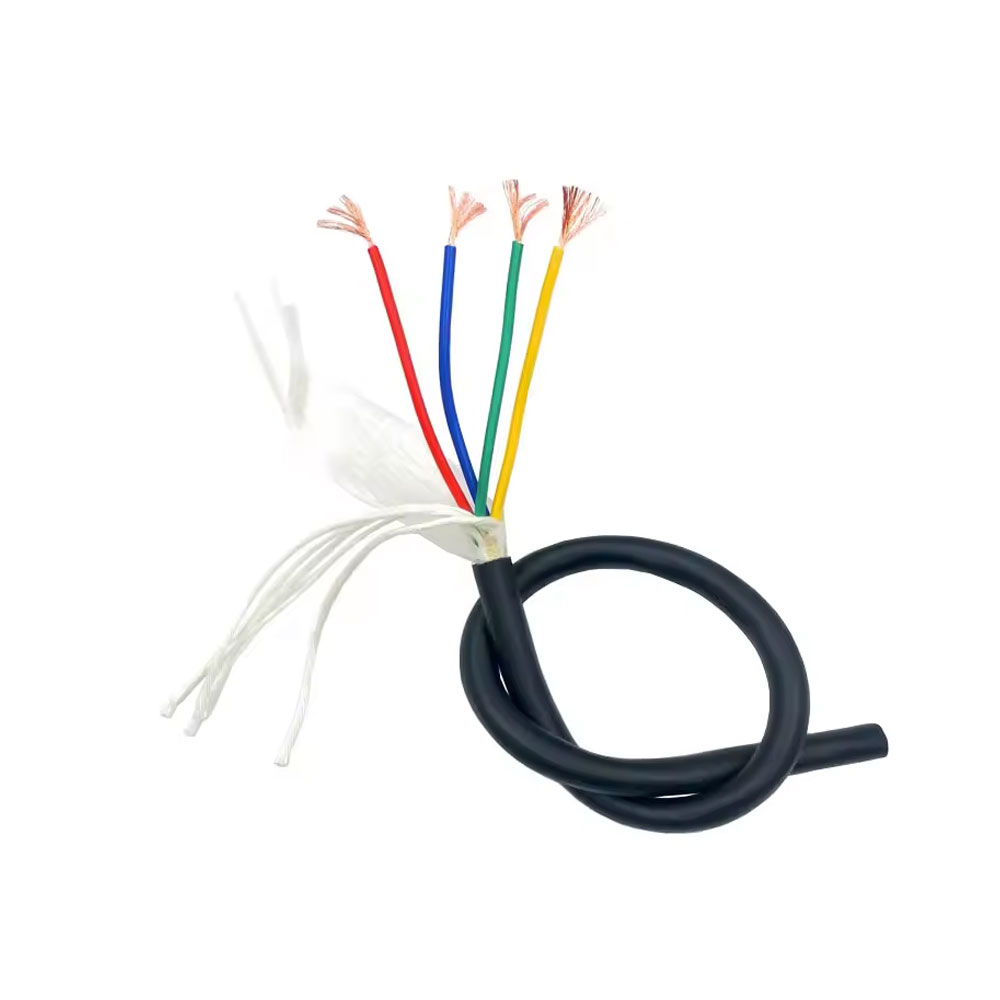

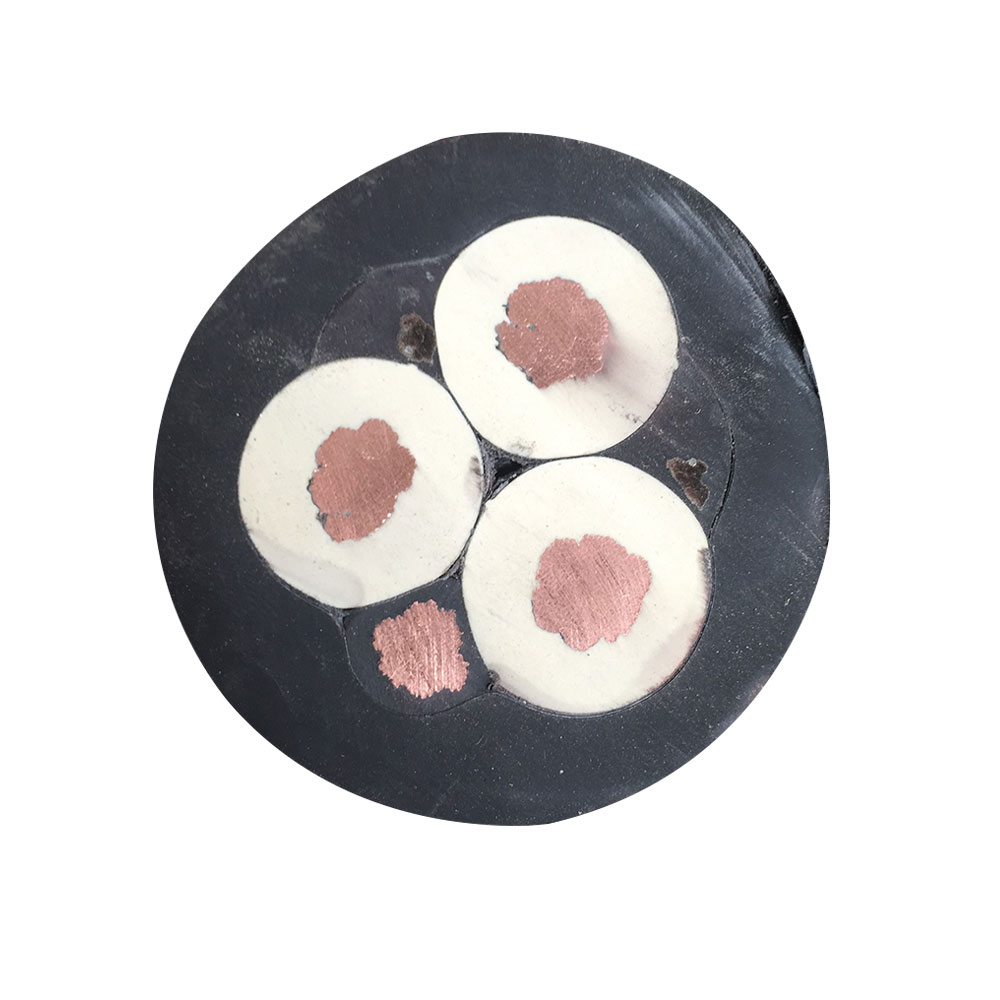

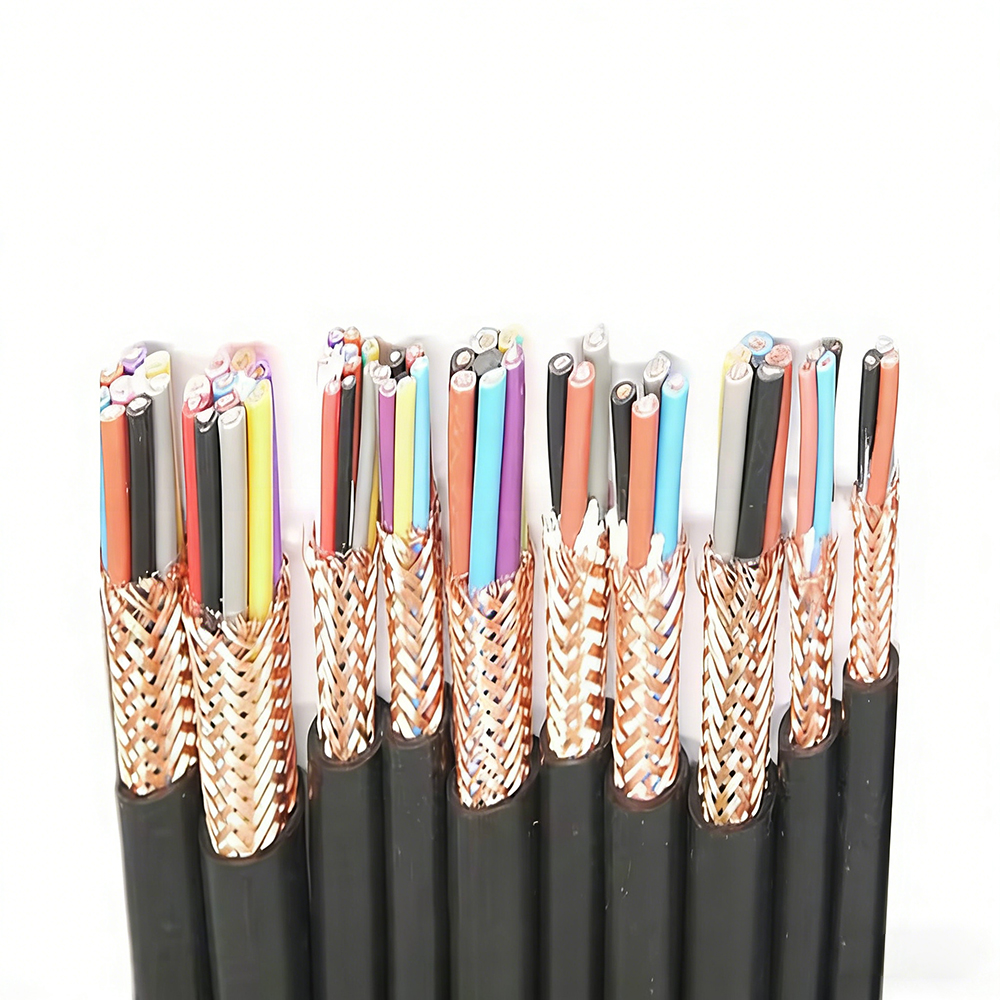

Các lõi trong cáp điều khiển nhiều lõi thường được sắp xếp theo một trong ba kiểu bện: đồng tâm (lõi được đặt thành các lớp đồng tâm liên tiếp), bện theo chùm (tất cả các lõi được bện với nhau mà không có lớp cụ thể) hoặc nhóm khu vực/góc phần tư (các lõi được sắp xếp thành các nhóm phụ chức năng, thường có lớp chắn riêng cho mỗi nhóm). Việc bện đồng tâm tạo ra đường kính ngoài ổn định, có thể dự đoán được và đảm bảo rằng không có lõi nào cố định ở mép ngoài của cáp — mọi lõi di chuyển giữa các vị trí bên trong và bên ngoài khi cáp bị uốn cong, phân phối ứng suất cơ học đồng đều hơn so với bện theo bó, trong đó các lõi cụ thể có thể luôn ở các vị trí chịu áp lực cao. Đối với cáp điều khiển có 12 lõi trở lên được lắp đặt trong các ứng dụng uốn cong liên tục, việc mắc dây đồng tâm sẽ kéo dài đáng kể tuổi thọ sử dụng so với các loại cáp bó tương đương có cùng thông số kỹ thuật.

Nhóm góc phần tư, trong đó các lõi liên quan đến chức năng được nối với nhau thành các đơn vị con trong cáp, cho phép các loại tín hiệu khác nhau được phân tách vật lý bên trong cáp. Một cấu hình chung đặt các cặp tín hiệu tương tự ở một góc phần tư, các lõi I/O kỹ thuật số ở một góc phần tư khác và các lõi cấp nguồn ở một phần ba, với các bộ phận phụ được sàng lọc riêng lẻ. Sự sắp xếp này làm giảm khả năng ghép điện dung giữa lõi nguồn và lõi tín hiệu - nếu không sẽ gây ra nhiễu khi chuyển mạch sang các đường tín hiệu tương tự - và cho phép mỗi bộ phận phụ được xác định và kết thúc riêng biệt tại bảng điều khiển mà không cần dàn trải tất cả các lõi từ một bó. Sự đánh đổi là đường kính cáp tăng lên và chi phí cao hơn so với thiết kế bện đồng nhất, không được che chắn có cùng số lượng lõi.

Thiết kế chống nhiễu trong cáp điều khiển: Cơ chế vượt xa khả năng che chắn đơn giản

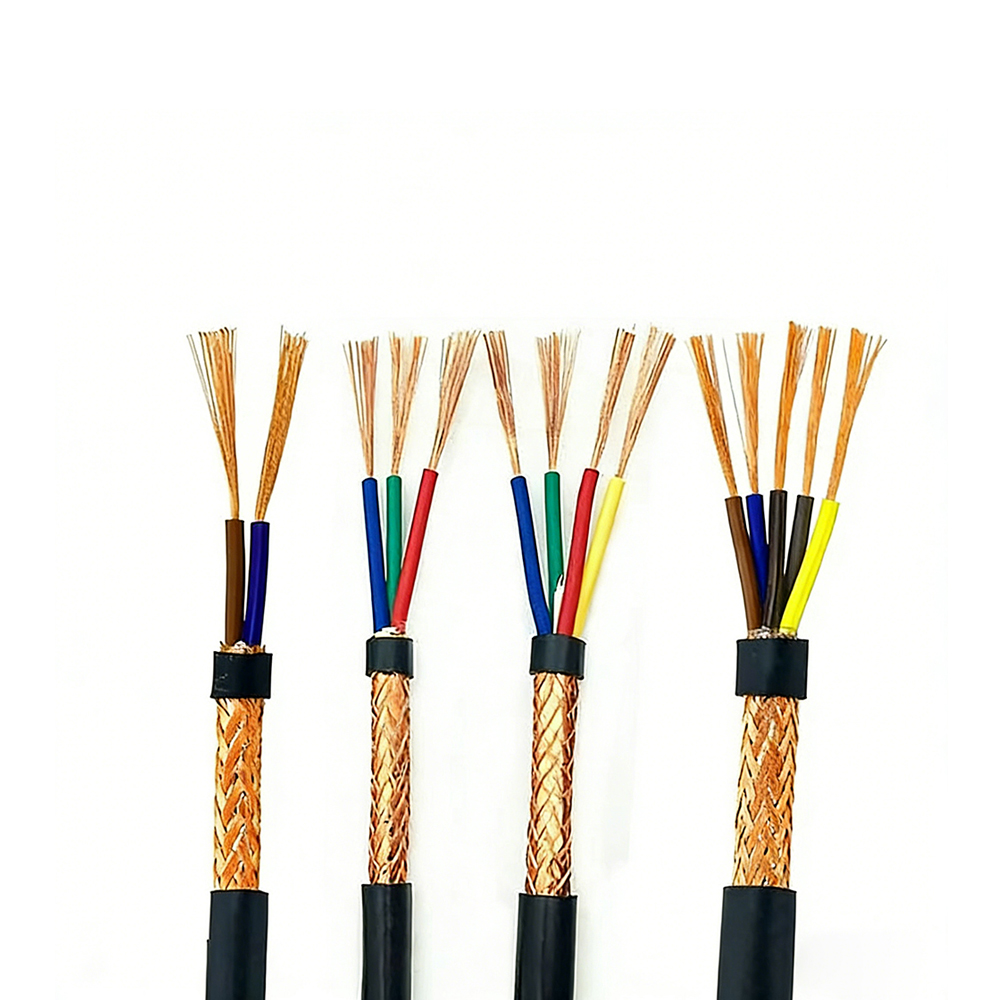

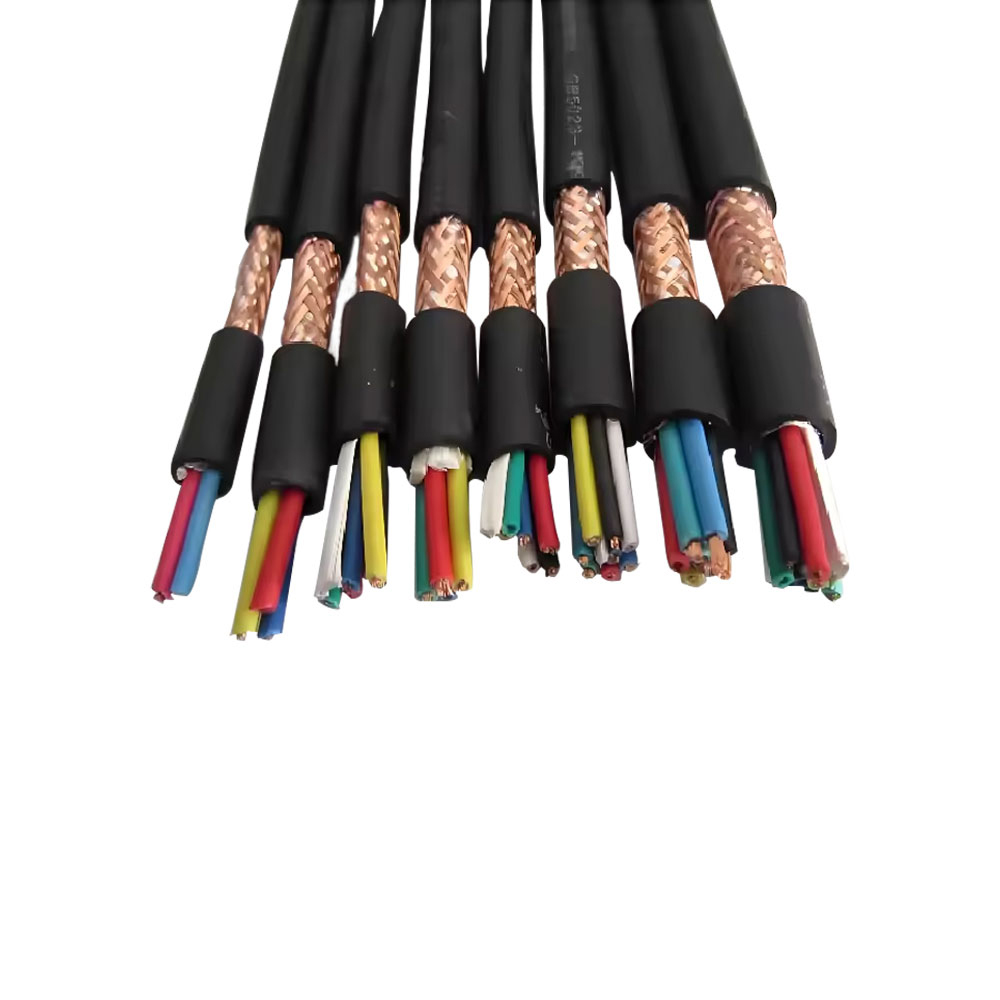

Che chắn là tính năng chống nhiễu dễ thấy nhất của một thiết bị cáp điều khiển , nhưng khả năng tương thích điện từ trong các ứng dụng điều khiển công nghiệp đòi hỏi một cách tiếp cận theo lớp, trong đó lớp chắn là một yếu tố trong số nhiều lựa chọn thiết kế có vai trò quyết định tổng thể mức độ loại bỏ nhiễu của cáp và tránh gây nhiễu vào các mạch lân cận. Việc chỉ định "cáp điều khiển được che chắn" mà không hiểu toàn bộ kiến ​​trúc quản lý nhiễu thường dẫn đến việc cài đặt tiếp tục gặp phải vấn đề về tiếng ồn mặc dù có tấm chắn.

Cơ chế đầu tiên là phối hợp trở kháng giữa cáp và đầu cuối của nó. Tấm chắn cáp điều khiển chỉ có hiệu quả tương đương với trở kháng đầu cuối của nó. Tấm chắn được kết nối qua dây đuôi lợn dài với vít nối đất của khung máy tạo ra trở kháng cảm ứng tăng theo tần số, khiến kết nối tấm chắn ngày càng kém hiệu quả ở các tần số chính xác mà nhiễu bức xạ từ các ổ tần số thay đổi (VFD) và nguồn điện chuyển mạch là mạnh nhất — thường là 150 kHz đến 30 MHz. Đầu cuối tấm chắn 360° có trở kháng thấp sử dụng các tuyến cáp EMC hoặc kẹp tấm chắn tạo tiếp xúc theo chu vi với tấm chắn trên toàn bộ ngoại vi của nó để duy trì hiệu quả của tấm chắn lên đến tần số cần thiết để tuân thủ EMC công nghiệp. Chỉ riêng chiều dài đuôi lợn có thể tăng trở kháng đầu cuối của tấm chắn lên hệ số 10–100 ở 10 MHz so với đầu cuối 360°, vô hiệu hóa lợi ích của tấm chắn trong dải tần số cao.

Cơ chế thứ hai là phân tách điện dung giữa lõi nguồn và lõi tín hiệu. Ngay cả trong cáp được che chắn, các lõi nguồn mang dòng điện chuyển đổi từ đầu ra rơle hoặc bộ điều khiển điện từ sẽ ghép nhiễu điện dung vào các lõi tín hiệu lân cận. Sự ghép nối tỷ lệ thuận với điện dung lẫn nhau giữa các lõi, phụ thuộc vào khoảng cách tách biệt của chúng và hằng số điện môi của lớp cách điện giữa chúng. Thiết kế cáp điều khiển giúp tách biệt lõi nguồn khỏi lõi tín hiệu về mặt vật lý — sử dụng các phần tử phụ, phân vùng bên trong hoặc nhóm tiểu phần — giảm điện dung lẫn nhau và do đó giảm nhiễu mà không cần thêm vật liệu che chắn.

Cơ chế thứ ba là sử dụng các cặp xoắn riêng lẻ cho tín hiệu analog. Việc xoắn một cặp tín hiệu tương tự trong bó cáp tổng thể sẽ mang lại khả năng loại bỏ nhiễu khác biệt độc lập với tấm chắn tổng thể. Một cặp analog được che chắn nhưng không xoắn bên trong cáp điều khiển đa lõi tiếp xúc với cảm ứng từ các dòng điện chuyển mạch liền kề; điện áp cảm ứng xuất hiện dưới dạng tín hiệu chế độ chung trên cả hai dây dẫn, nhưng do hai dây dẫn ở các vị trí khác nhau trong bó nên chúng không nhìn thấy các điện áp cảm ứng giống hệt nhau và sự khác biệt xuất hiện dưới dạng nhiễu vi sai (làm hỏng tín hiệu). Việc xoắn cặp đảm bảo cả hai dây dẫn xen kẽ liên tục giữa các vị trí bên trong và bên ngoài, cân bằng điện áp cảm ứng và cho phép loại bỏ chế độ chung ở máy thu để khử nhiễu một cách hiệu quả. Đối với các vòng điều khiển tương tự 4–20 mA trong đó tín hiệu toàn thang chỉ thể hiện sự biến đổi dòng điện 16 mA, ngay cả các dòng nhiễu chênh lệch nhỏ cũng tạo ra sai số đo đáng kể.

Xếp hạng điện áp trong cáp điều khiển và tại sao điện áp định mức không phải là điện áp tín hiệu tối đa cho phép

Cáp điều khiển thường có điện áp danh định là 300/500 V hoặc 450/750 V (U0/U, trong đó U0 là điện áp nối đất và U là điện áp giữa các dây dẫn). Các mức định mức này thường bị hiểu nhầm là điện áp tín hiệu tối đa mà cáp có thể mang, nhưng chúng thực sự xác định khả năng của hệ thống cách điện trong các điều kiện thử nghiệm và phân loại điện áp hệ thống chi phối các yêu cầu lắp đặt — chứ không phải điện áp tín hiệu đang sử dụng.

Định mức 300/500 V có nghĩa là lớp cách điện được thiết kế để chịu được điện áp liên tục 300 V từ bất kỳ dây dẫn nào đến đất và 500 V giữa hai dây dẫn bất kỳ. Trong các hệ thống điều khiển công nghiệp hoạt động ở 24 V DC (điện áp điều khiển chiếm ưu thế trong PLC và hệ thống tự động hóa) hoặc 110/230 V AC cho I/O điện áp cao, các xếp hạng này cung cấp biên độ đáng kể so với điện áp vận hành thực tế. Ý nghĩa thực tế của định mức điện áp nằm ở hai tình huống: quá điện áp xung và tình trạng lỗi hệ thống. Việc chuyển đổi quá độ từ các tiếp điểm rơle và cuộn dây điện từ có thể tạo ra các xung điện áp vài trăm vôn chồng lên tín hiệu điều khiển thông thường. Lớp cách điện phải chịu được những quá độ này mà không bắt đầu phóng điện cục bộ và định mức điện áp là thông số đảm bảo tồn tại giới hạn này. Cáp định mức 300/500 V hoạt động ở điện áp 24 V DC có biên độ xấp xỉ 12× so với điện áp định mức từ dây dẫn đến đất — đủ cho hầu hết tất cả các môi trường chuyển tiếp công nghiệp khi cáp được định tuyến đúng cách cách xa thiết bị điện áp cao.

Kịch bản thứ hai là tình trạng lỗi hệ thống. Trong cáp điều khiển nhiều lõi mang cả tín hiệu 230 V AC I/O và tín hiệu logic 24 V DC — một cấu hình thường thấy trong các dự án tự động hóa trang bị thêm trong đó cáp điều khiển phục vụ nhiều chức năng — một lỗi làm chập mạch lõi 230 V sang lõi 24 V liền kề khiến cách điện của lõi 24 V trở thành 230 V đầy đủ. Nếu cáp chỉ có định mức 300/500 V thì điện áp sự cố này vẫn nằm trong phạm vi thiết kế của lớp cách điện. Cáp chỉ có điện áp định mức 150/250 V trong cùng tình huống sự cố có thể bị đánh thủng cách điện làm lan truyền sự cố thay vì ngăn chặn nó. Chọn mức điện áp của cáp điều khiển dựa trên điện áp cao nhất hiện có trong hệ thống — không phải điện áp hoạt động thông thường — là phương pháp kỹ thuật đúng đắn.

Tiêu chuẩn mã hóa màu cáp điều khiển và những thách thức của các dự án xuyên khu vực

Việc nhận dạng lõi trong cáp điều khiển nhiều lõi được điều chỉnh bởi các tiêu chuẩn khu vực có sự khác biệt đáng kể giữa các thị trường. Trong các dự án liên quan đến thiết bị được sản xuất ở một khu vực và được lắp đặt ở khu vực khác — hoặc trong thiết bị OEM được xuất khẩu sang nhiều thị trường — xung đột về mã màu đòi hỏi phải có tài liệu cẩn thận và trong một số trường hợp, phải nối lại dây điện tại địa điểm lắp đặt. Hiểu các tiêu chuẩn khu vực chủ đạo và sự không tương thích của chúng là điều cần thiết cho việc mua sắm cáp điều khiển trong chuỗi cung ứng quốc tế.

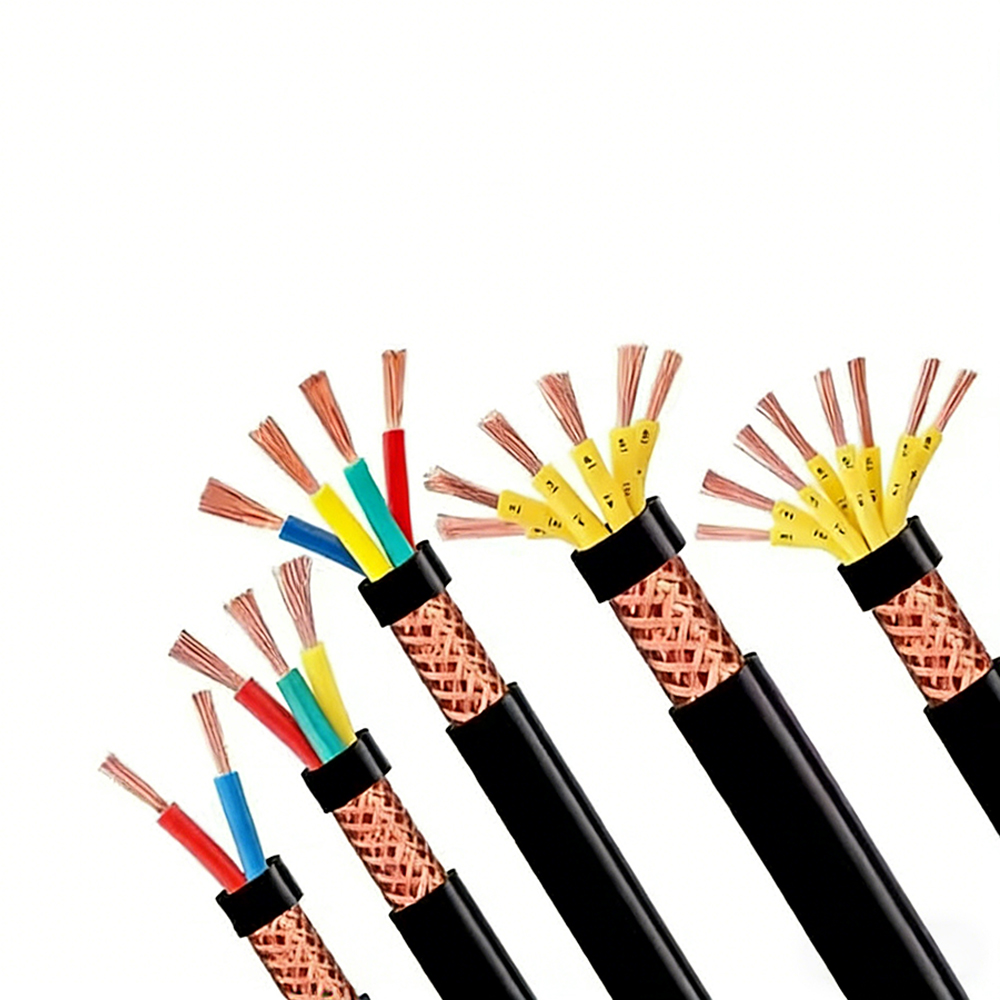

Mâu thuẫn dễ gây ra sự cố an toàn nhất là việc xử lý lõi xanh và lõi đen. Theo IEC 60446, màu xanh biểu thị màu trung tính và màu đen biểu thị một trong các pha trực tiếp. Theo quy ước NEC của Bắc Mỹ, màu xanh lam biểu thị dây dẫn pha và màu trắng/xám biểu thị màu trung tính. Một thợ điện được đào tạo chuyên biệt về một tiêu chuẩn gặp phải cáp nối theo tiêu chuẩn kia có thể xác định không chính xác dây dẫn mang điện là trung tính. Vì lý do này, các nhà sản xuất thiết bị OEM quốc tế thường bổ sung mã màu bằng nhận dạng lõi số - được in trực tiếp trên vỏ cách nhiệt của mỗi lõi - cung cấp một hệ thống nhận dạng rõ ràng, độc lập với các quy ước màu sắc của khu vực. IEC 60228 và DIN VDE 0293 cung cấp cách đánh dấu bằng số như một giải pháp thay thế hoặc bổ sung cho nhận dạng màu sắc, đồng thời các nhà cung cấp cáp điều khiển phục vụ thị trường xuất khẩu ngày càng cung cấp cả tùy chọn mã màu và lõi đánh số trong cùng một cấu trúc cáp.

Đối với cáp điều khiển có số lõi cao (19 lõi trở lên), chỉ mã hóa màu trở nên không thực tế vì số lượng màu có thể phân biệt được với độ tương phản hình ảnh tốt trong hệ thống chiếu sáng công nghiệp điển hình bị giới hạn ở khoảng 10–12. Thông lệ tiêu chuẩn cho số lượng lõi cao sử dụng màu cơ bản cộng với đánh dấu vòng số hoặc sự kết hợp có hệ thống giữa các màu cơ bản với sọc đánh dấu (sọc màu trên áo khoác lõi cơ bản màu trắng hoặc đen) giúp mở rộng số lượng kết hợp có thể phân biệt vượt xa phạm vi có thể đạt được chỉ với các màu đơn sắc.

Chọn mặt cắt cáp điều khiển: Tại sao dòng tín hiệu hiếm khi là yếu tố quyết định

Đối với hầu hết các loại cáp điều khiển và thiết bị đo đạc, dòng tín hiệu đủ nhỏ để độ khuếch đại nhiệt không phải là yếu tố hạn chế trong việc lựa chọn mặt cắt dây dẫn. Vòng lặp tương tự 4–20 mA, bản vẽ đầu vào kỹ thuật số PLC 5–10 mA hoặc cảm biến tiệm cận tiêu thụ 50 mA ở 24 V DC đều tạo ra nhiệt độ I2R không đáng kể trong các dây dẫn nhỏ tới 0,14 mm2. Các hạn chế thực tế trong việc lựa chọn tiết diện dây dẫn điều khiển trong cáp điều khiển là sụt áp, độ bền cơ học, khả năng tương thích đầu cuối và yêu cầu trở kháng vòng lặp sự cố — không yêu cầu nào liên quan đến độ khuếch đại nhiệt.

Sụt áp là hạn chế điện chủ yếu đối với mạch điều khiển 24 V DC. Mức giảm điện áp cho phép tùy thuộc vào thiết bị ở đầu cáp: mô-đun đầu vào PLC có thể chỉ định điện áp đầu vào tối thiểu là 15 V DC để đảm bảo nhận dạng logic CAO, nghĩa là cáp không được giảm quá 9 V so với nguồn cung cấp 24 V trong trường hợp rút dòng điện trong trường hợp xấu nhất. Đối với đầu ra kỹ thuật số điều khiển một điện từ ở dòng điện 200 mA trên quãng đường cáp dài 50 mét (100 mét chiều dài dây dẫn cho nguồn cung cấp và trở lại), điện trở dây dẫn phải nhỏ hơn 9 V / 0,2 A = tổng cộng 45 Ω. Điều này đòi hỏi điện trở dây dẫn dưới 0,45 Ω/m, tương ứng với mặt cắt ngang khoảng 0,38 mm2 bằng đồng. Việc chọn 0,5 mm² sẽ cung cấp mức ký quỹ; việc chọn 0,14 mm² (có điện trở xấp xỉ 0,13 Ω/m × 100 m = 13 Ω — trong giới hạn cho các lần chạy rất ngắn nhưng cận biên ở khoảng cách 50 mét) sẽ tạo ra hoạt động không đáng tin cậy ở thời gian dài hơn, mặc dù dòng điện 200 mA là không đáng kể về mặt nhiệt đối với dây 0,14 mm².

Độ bền cơ học trong quá trình kết thúc là giới hạn thấp hơn thực tế đối với mặt cắt dây dẫn trong hầu hết các ứng dụng điều khiển công nghiệp. Dây dẫn nhỏ hơn 0,25 mm2 dễ bị đứt ở các đầu nối vít nếu dây dẫn không được đặt đúng vị trí trước khi siết chặt vít và rất nhạy cảm với hiện tượng mô men xoắn quá mức. Trong các bảng điều khiển được lắp ráp bởi nhiều kỹ thuật viên dưới áp lực sản xuất, tính nhất quán của chất lượng đầu cuối đối với dây dẫn rất tốt thấp hơn đáng kể so với dây dẫn 0,5 mm² hoặc 0,75 mm², vốn chịu được phạm vi kỹ thuật đầu cuối rộng hơn. Hầu hết các thông số kỹ thuật của cáp điều khiển công nghiệp đều xác định 0,5 mm2 là mức tối thiểu thực tế đối với các đầu cuối bảng điều khiển, ngay cả khi các yêu cầu về điện cho phép kích thước nhỏ hơn.

Yêu cầu trở kháng vòng lặp lỗi áp dụng khi cáp điều khiển phải có bảo vệ quá dòng theo tiêu chuẩn IEC 60364-4-41 (bảo vệ chống điện giật). Trong các mạch mà trở kháng vòng lặp sự cố phải đủ thấp để đảm bảo hoạt động của thiết bị bảo vệ quá dòng trong thời gian ngắt yêu cầu, mặt cắt dây dẫn phải được tính từ yêu cầu trở kháng vòng sự cố thay vì từ dòng điện hoạt động bình thường. Điều này trở nên phù hợp khi cáp điều khiển dùng chung mương hoặc vỏ bọc với mạch điện xoay chiều 230 V và dây dẫn của cáp điều khiển có thể trở nên mang điện trong điều kiện lỗi.

Lắp đặt cáp điều khiển trong máng cáp: Quy tắc phân chia và cơ sở kỹ thuật của chúng

Cách ly khay cáp cho cáp điều khiển được quy định trong IEC 61537, IEC TR 62490 và các quy tắc điện quốc gia khác nhau, tất cả đều thiết lập các yêu cầu cách ly tối thiểu giữa cáp điều khiển và cáp nguồn. Những yêu cầu này thường được coi là thủ tục quan liêu trong thực tế, nhưng mỗi quy tắc có cơ sở kỹ thuật cụ thể liên quan đến khớp nối cảm ứng và điện dung, chênh lệch điện thế nối đất và ngăn chặn sự cố.

Cơ chế ghép nối chính thúc đẩy các yêu cầu cách ly là bộ thu cảm ứng từ cáp nguồn mang dòng điện chuyển mạch. Bộ điều khiển tần số thay đổi tạo ra dạng sóng hiện tại có nội dung hài tần số cao - cáp đầu ra VFD điển hình mang các thành phần dòng điện đáng kể ở mức 5, 7, 11 và các hài cao hơn của tần số chuyển mạch ổ đĩa (thường là tần số sóng mang 4–16 kHz), tạo ra năng lượng nhiễu tốt trong phạm vi hàng trăm kilohertz. Cáp tín hiệu điều khiển được định tuyến song song và gần với cáp đầu ra VFD hoạt động giống như cuộn thứ cấp của máy biến áp ghép lỏng, với điện áp cảm ứng tỷ lệ với tốc độ thay đổi của từ trường (dI/dt) và diện tích của vòng dây được tạo thành bởi các dây dẫn của cáp điều khiển và đường trở về của chúng. Khoảng cách tối thiểu được khuyến nghị giữa cáp đầu ra VFD và cáp điều khiển không được che chắn trong khay chung thường là 200–300 mm; đối với cáp điều khiển có vỏ bọc có vỏ bọc được nối đất thích hợp, khoảng cách 100 mm thường được chấp nhận vì vỏ bọc cung cấp thêm sự suy giảm nhiễu ghép đôi.

Chênh lệch điện thế nối đất là mối quan tâm riêng biệt đối với các cơ sở công nghiệp lớn, nơi các phần khác nhau của hệ thống nối đất có thể có điện thế khác nhau trong các sự kiện nhất thời. Cáp điều khiển chạy giữa hai tòa nhà hoặc giữa các khu vực ở xa của một nhà máy lớn nối đất ở cả hai đầu; nếu chênh lệch điện thế nối đất giữa hai điểm cuối vượt quá khả năng loại bỏ chế độ chung của hệ thống điều khiển thì chênh lệch điện thế nối đất sẽ xuất hiện dưới dạng điện áp nhiễu trên tín hiệu. Việc định tuyến cáp điều khiển dọc theo cùng một đường dẫn như cáp nguồn từ cùng một bảng phân phối sẽ giảm thiểu chênh lệch điện thế nối đất giữa các đầu cuối của tấm chắn cáp vì cả hệ thống nguồn và hệ thống điều khiển đều tham chiếu cùng một điểm nối đất. Đây là lý do kỹ thuật đằng sau quy tắc rằng cáp điều khiển phải đi theo cùng một tuyến đường vật lý như nguồn cấp điện cho thiết bị được điều khiển thay vì đi theo tuyến đường ngắn nhất trực tiếp xuyên qua cơ sở.

Ngăn chặn sự cố là cơ sở an toàn để tách cáp điều khiển khỏi cáp điện cao áp trong khay cáp. Một sự cố trong cáp điện cao thế - hồ quang bên trong, đánh thủng cách điện khi có dòng điện ngắn mạch - có thể tạo ra đủ năng lượng để đốt cháy vỏ của các cáp liền kề. Cáp điều khiển mang tín hiệu chức năng an toàn (dừng khẩn cấp, đầu vào rơle an toàn, giám sát bảo vệ) phải duy trì chức năng trong trường hợp hỏa hoạn hoặc sự cố liên quan đến cáp liền kề để cho phép hệ thống an toàn thực hiện trình tự tắt máy. IEC 62061 và ISO 13849 (tiêu chuẩn an toàn chức năng) yêu cầu cáp điều khiển liên quan đến an toàn phải được tách biệt về mặt vật lý với cáp không an toàn hoặc được bảo vệ bằng rào chắn chống cháy khi lắp đặt trong các khay cáp thông thường. Đây là yêu cầu ngày càng phổ biến trong các đánh giá an toàn máy móc, trong đó việc định tuyến vật lý của cáp điều khiển an toàn là một phần của tài liệu kiến ​​trúc an toàn chính thức.

Kiểm soát các biện pháp chấm dứt cáp ảnh hưởng trực tiếp đến tính toàn vẹn tín hiệu lâu dài

Điểm cuối của cáp điều khiển ở khối đầu cuối, vỏ đầu nối và bảng thiết bị là nơi bắt nguồn của phần lớn các vấn đề về tính toàn vẹn tín hiệu do trường gây ra. Chất lượng sản xuất cáp mang lại tiềm năng về hiệu suất điện; chất lượng chấm dứt xác định liệu tiềm năng đó có được hiện thực hóa trong hệ thống được cài đặt hay không. Một số phương pháp chấm dứt có tác động trực tiếp, có thể đo lường được đến độ tin cậy lâu dài của tín hiệu điều khiển.

Lựa chọn Ferrule cho dây dẫn có sợi mịn

Cáp điều khiển có dây dẫn sợi mịn Loại 5 hoặc Loại 6 yêu cầu vòng bọc ở đầu ống bọc (ống bọc dây giày tiêu chuẩn DIN 46228) tại các đầu nối lồng vít. Vòng sắt có hai chức năng: nó hợp nhất các sợi riêng lẻ thành một khối hình học duy nhất lấp đầy vùng kẹp đầu cuối một cách chính xác và nó bảo vệ các sợi khỏi bị đứt bởi vít đầu cuối trong quá trình siết chặt. Kích thước vòng đệm phải khớp chính xác với mặt cắt ngang của dây dẫn - vòng đệm quá khổ cho phép dây dẫn bị nén kéo ra dưới sự rung; một ống sắt có kích thước nhỏ sẽ gây hư hỏng sợi dây và khả năng chống tiếp xúc cao. Đối với các dây dẫn mang tín hiệu tương tự 4–20 mA, điện trở tiếp xúc tăng nhỏ tới 0,5 Ω tại đầu cực gây ra sai số điện áp 0,01 mV ở 20 mA — bản thân nó không đáng kể, nhưng tích lũy qua nhiều đầu cuối trong chuỗi tín hiệu và ngày càng tệ hơn khi quá trình oxy hóa làm tăng điện trở tiếp xúc theo thời gian trong môi trường ẩm ướt hoặc bị ô nhiễm.

Quản lý dây thoát nước khiên

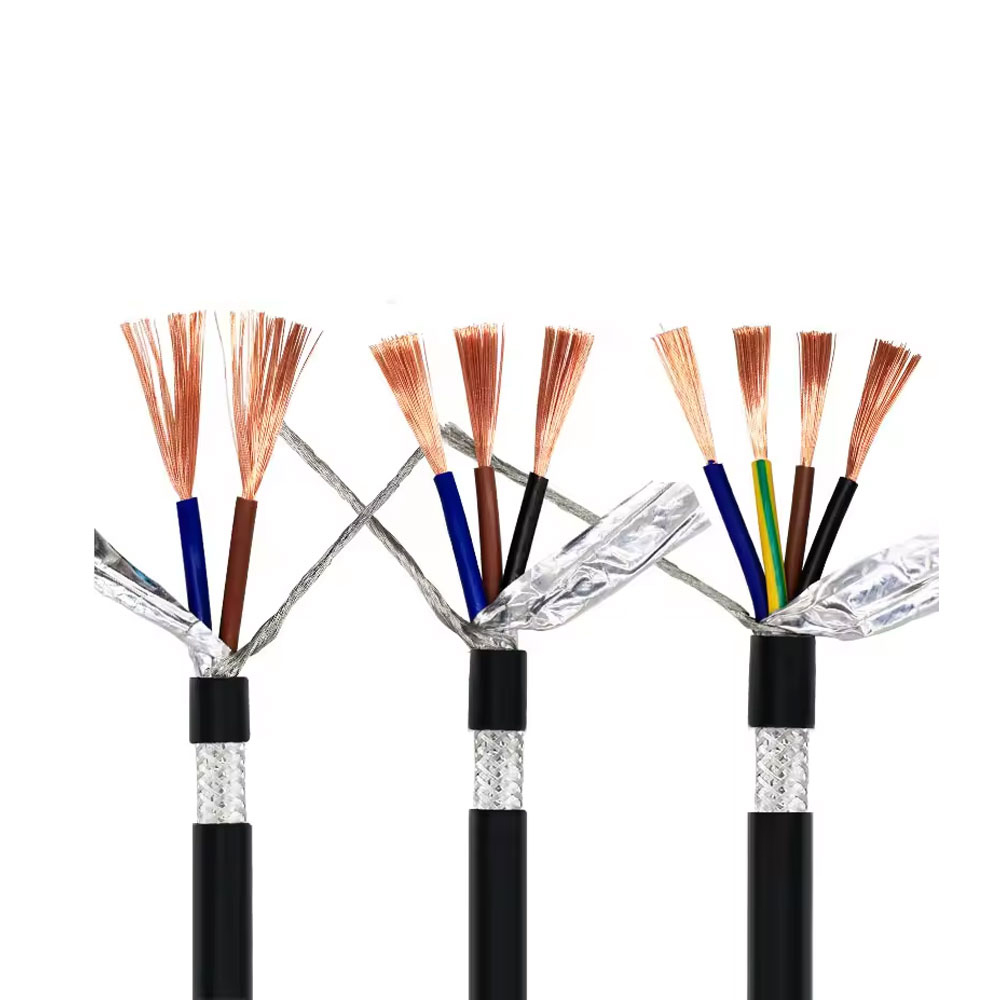

Dây thoát nước của cáp điều khiển có lá chắn bảo vệ - dây đồng trần hoặc mạ thiếc chạy tiếp xúc với lá chắn - phải được xử lý cẩn thận ở các đầu cáp để tránh làm giảm hiệu quả của lá chắn. Một lỗi lắp đặt phổ biến là để dây thoát nước lộ ra ngoài điểm cuối của tấm chắn, tạo thành một đuôi lợn không được che chắn, có thể thu nhiễu và đưa trực tiếp vào khối đầu cuối. Dây thoát nước phải được kết thúc càng gần kẹp chắn hoặc tuyến EMC càng tốt, cắt bớt phần thừa thay vì cuộn hoặc bó bằng dây dẫn tín hiệu. Ở đầu cáp của thiết bị (nơi tấm chắn được nối đất), đầu cuối dây thoát nước phải nằm trên một thanh chắn chuyên dụng kết nối với đầu cuối PE của tủ bằng dây dẫn ngắn nhất có thể — không được định tuyến qua cùng ray đầu cuối như dây dẫn tín hiệu, trong đó dòng điện cảm ứng trong dây thoát nước có thể kết hợp điện dung vào các đầu cuối liền kề.

Bán kính uốn cong tại điểm kết thúc

Điểm mà cáp điều khiển chuyển từ khay cáp vào khối đầu cuối là một trong những vị trí có ứng suất cơ học cao nhất trong quá trình lắp đặt. Việc uốn mạnh cáp điều khiển nhiều lõi trong quá trình chuyển đổi này — để đặt cáp gọn gàng dọc theo thành bảng — sẽ tạo ra biến dạng vĩnh viễn của lõi cáp nếu bán kính uốn cong nhỏ hơn bán kính uốn cong lắp đặt tối thiểu của cáp (thường là 6–10× đường kính ngoài đối với lắp đặt cố định). Các lõi bị biến dạng vĩnh viễn phát triển các vết nứt nhỏ cách điện tại điểm uốn cong theo thời gian thông qua chu trình nhiệt lặp đi lặp lại và các lõi ở bên ngoài chỗ uốn cong mang điện trở dây dẫn cao hơn do các sợi đồng bị cứng lại ở phần bị biến dạng. Đối với bảng điều khiển trong môi trường có chu kỳ nhiệt độ đáng kể (tủ ngoài trời, tòa nhà công nghiệp không có hệ thống sưởi), việc duy trì bán kính uốn cong chính xác tại các điểm cuối cũng quan trọng để có độ tin cậy lâu dài như bất kỳ thông số lắp đặt nào khác.
